【ダボ穴とピンねじ】

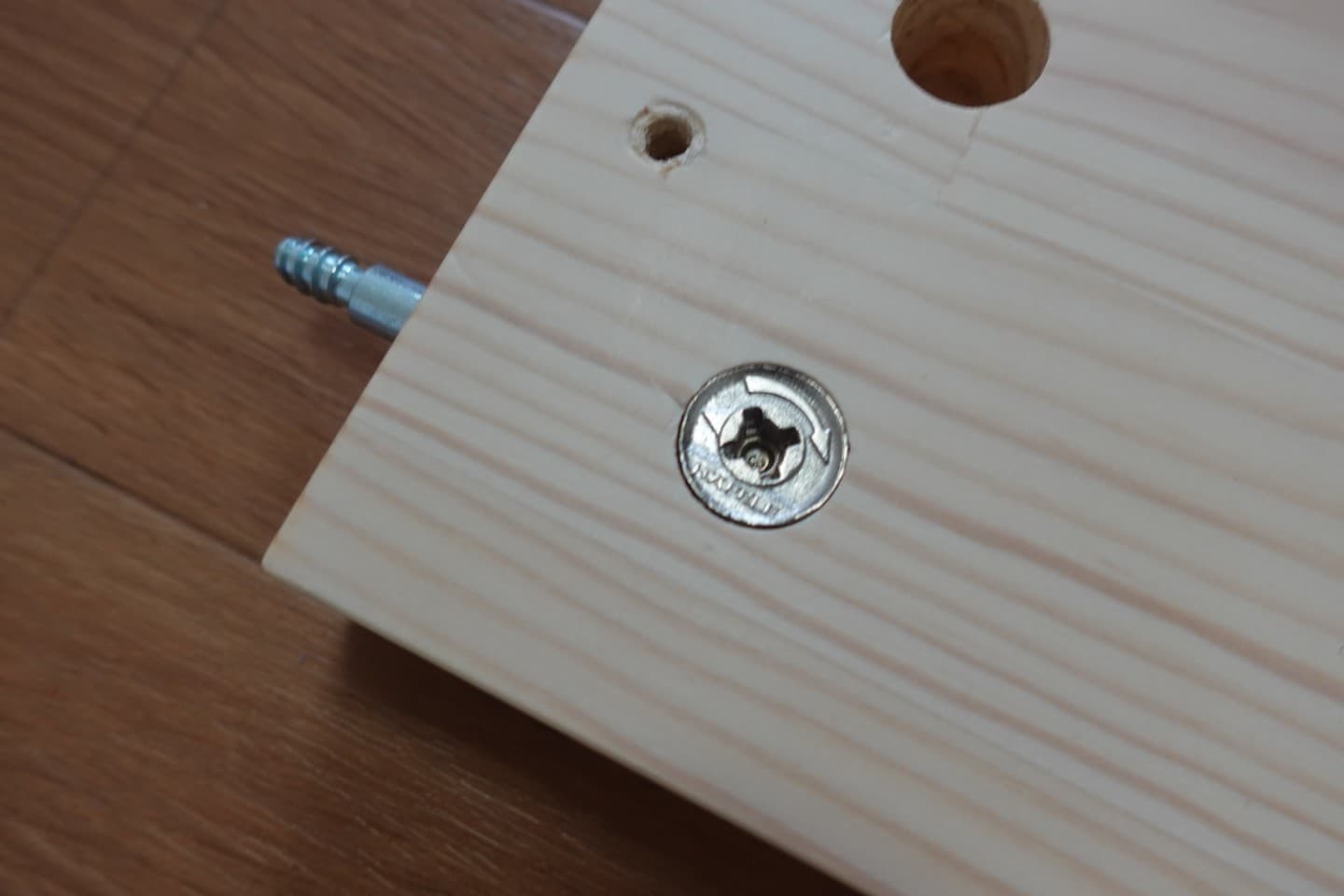

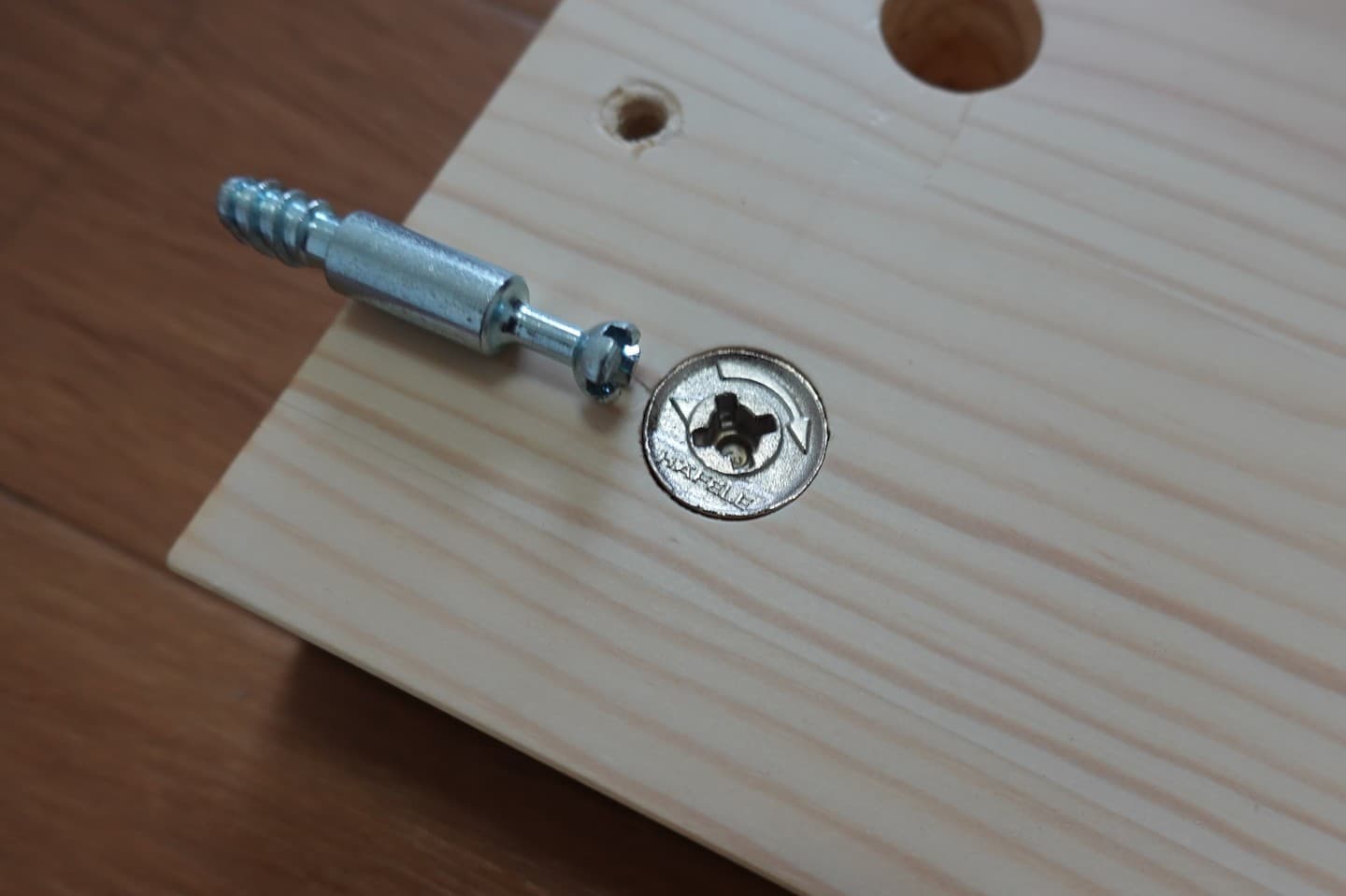

板に取り付けたピンが画像a01の様に組み合わさり、ダボ穴を十字ドライバーで回すことにより、しっかり固定されます。画像a02の様にピン穴の方向に対して、▲マークが来るようにダボ穴は差し込みます。
Page1【ベッドの足枠(３部)の制作】

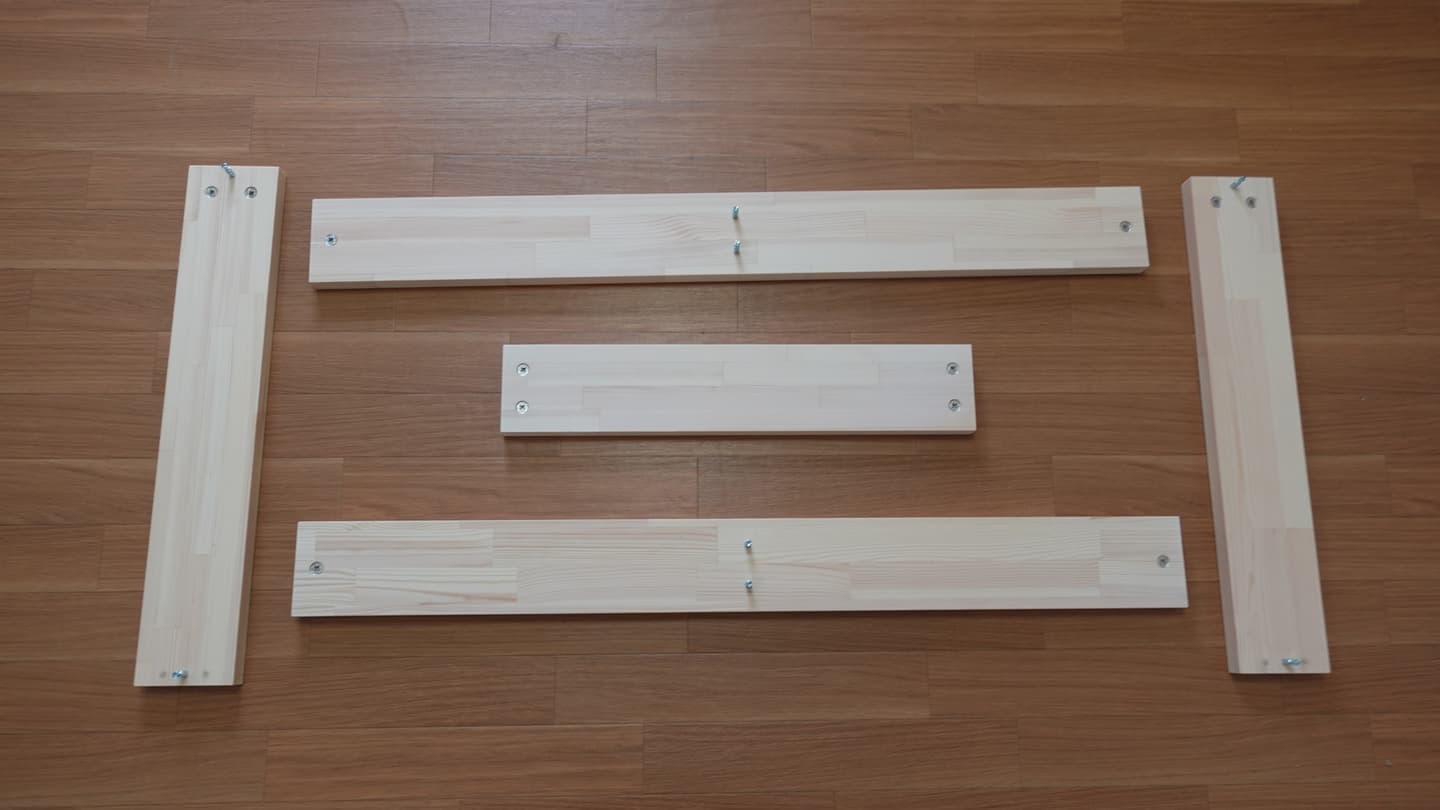

まずは機材を写真のように並べましょう。
・縦[cm×cm]の板 2枚
・横上下[cm×cm]の板 2枚
※横上下の板は穴が２つ空いた方を上に向けます。
・横真ん中[cm×cm]の板 1枚
写真のように並べて作ります。
同じ作業を3部組み立てます。

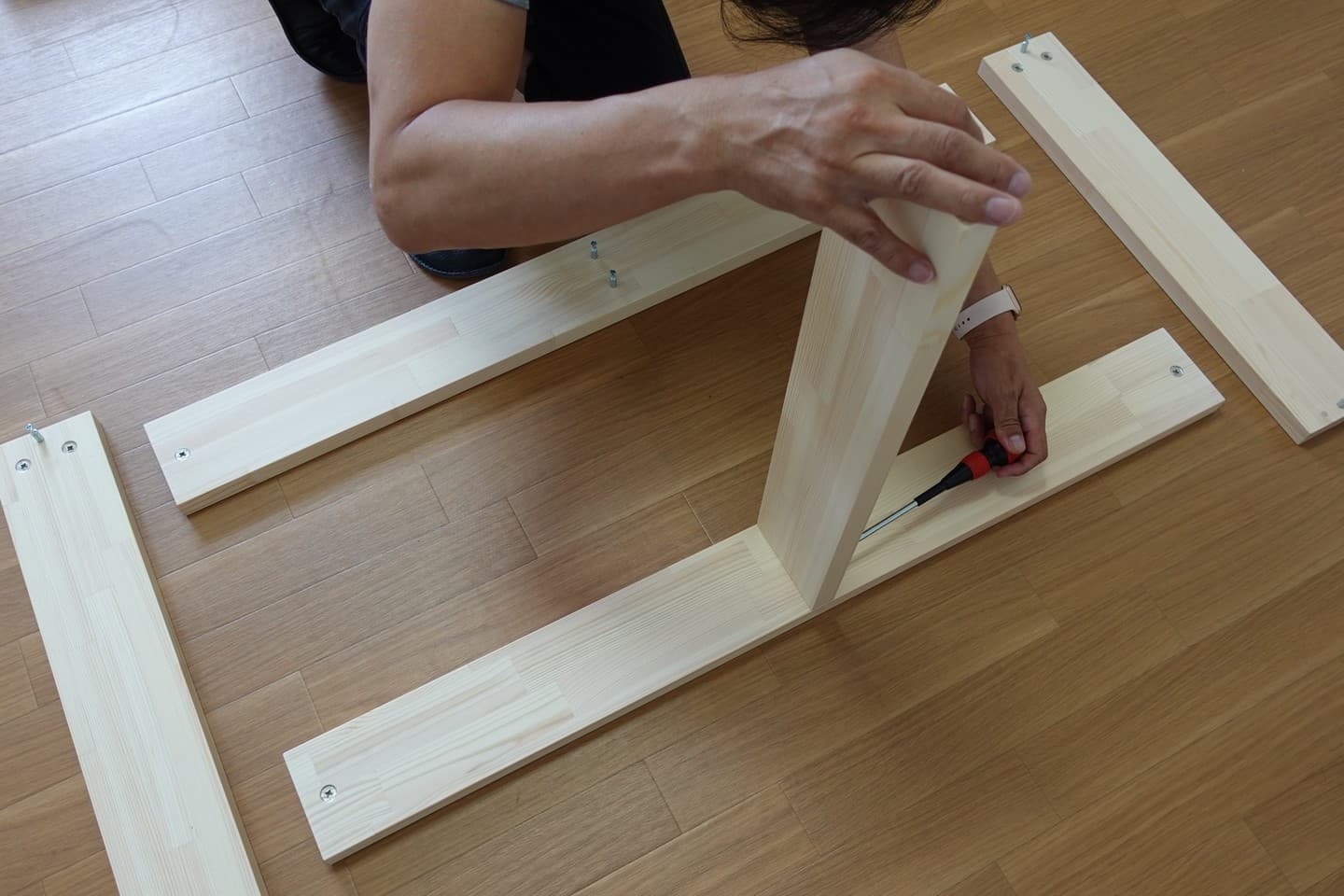

画像002
最初のネジ止めとしては下の板に対して横真ん中の板を立ててダボ穴にピンを入れます。下の画像003にする為の作業になります。
※ここでダボ穴のプラスをしっかりドライバーで締めて下さい。

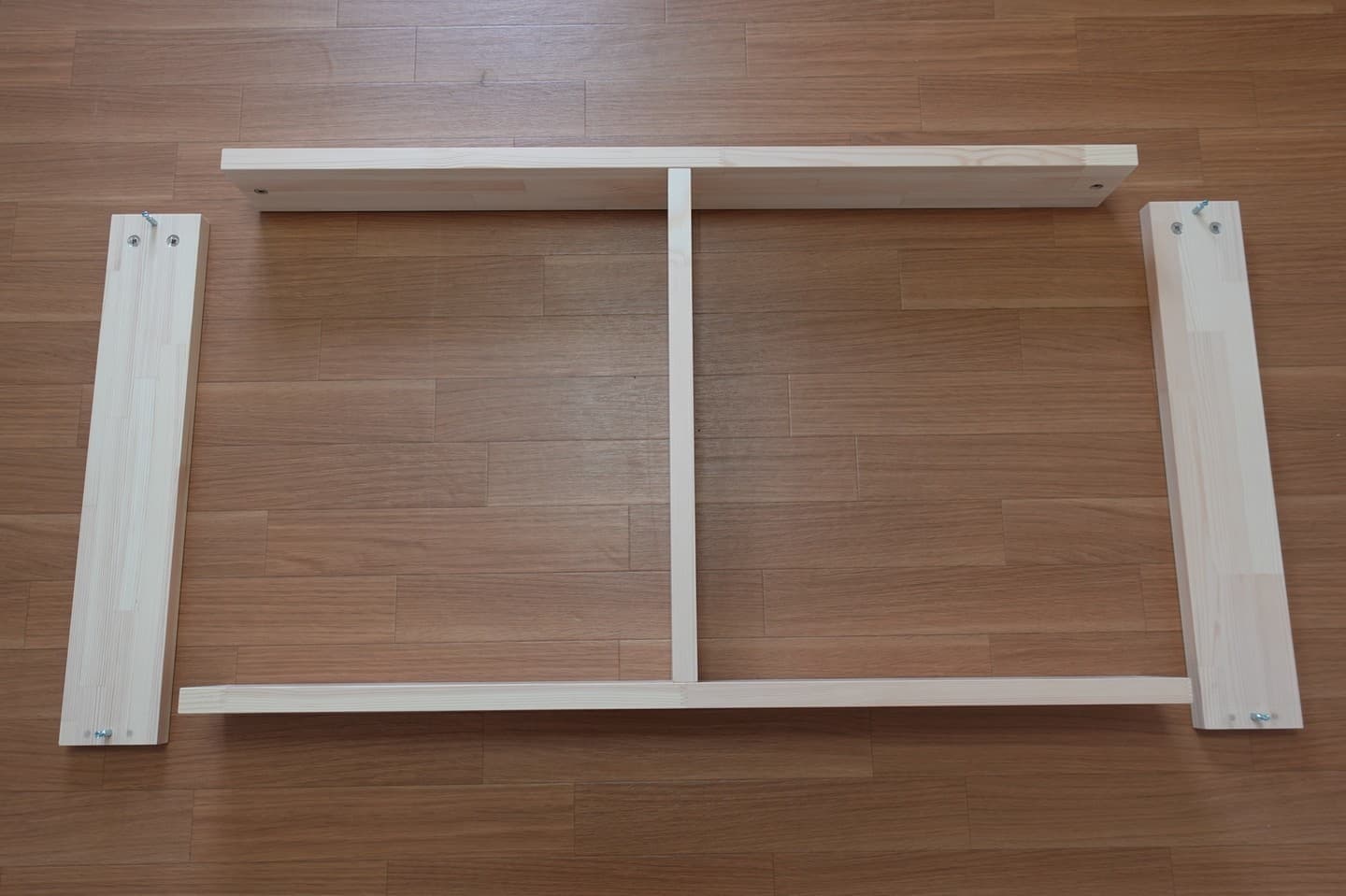

画像003
先程作った逆T字型を寝かせて、上の板も先程と同じように取り付けます。
※初めての方に慣れてもらう為に画像002の作業を入れましたが、最初から寝かせたまま組み立てても構いません。

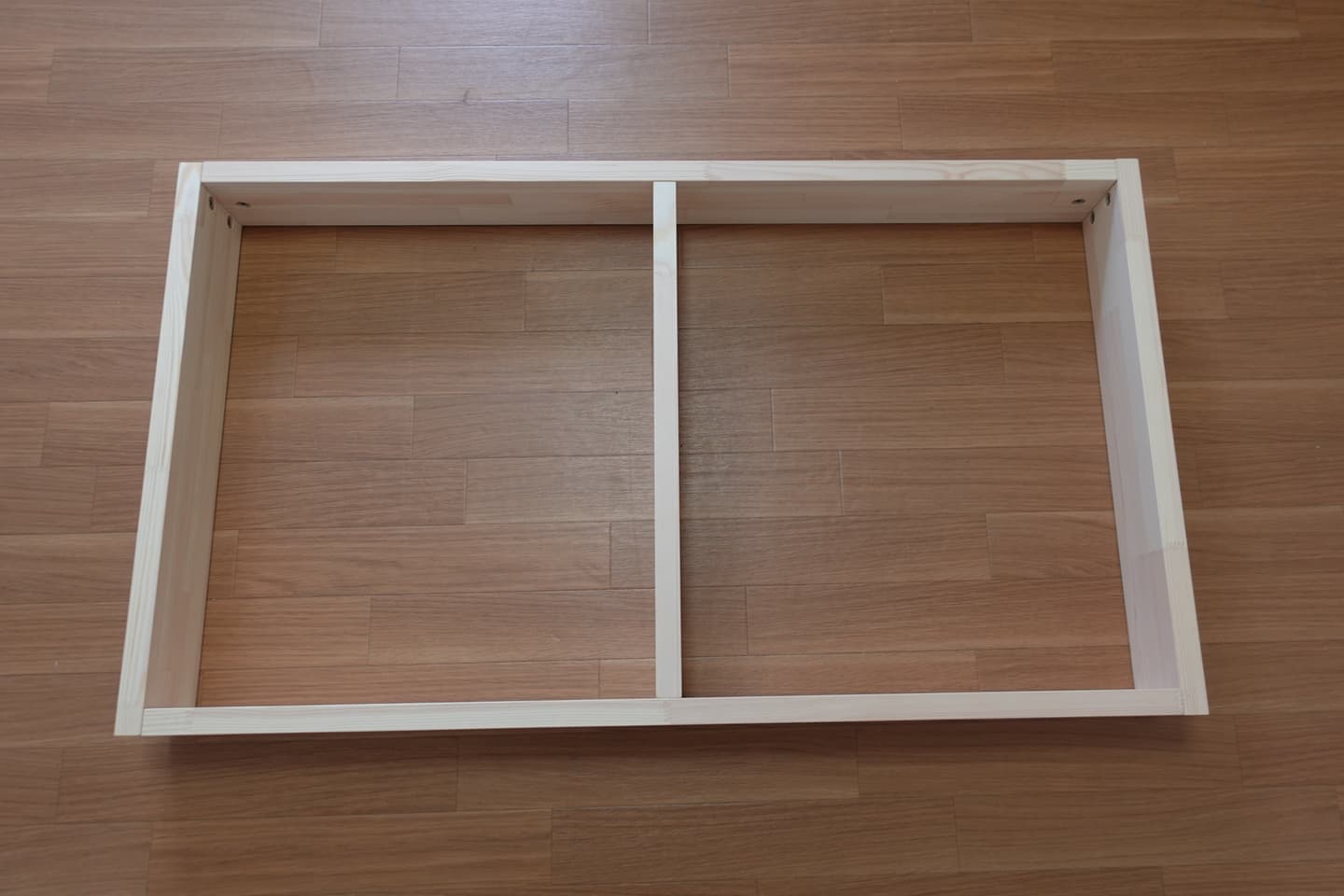

画像004
寝かせたままの状態で側面の板を取り付けます。ピンをダボ穴に入れてしっかり締めて下さい。
画像005

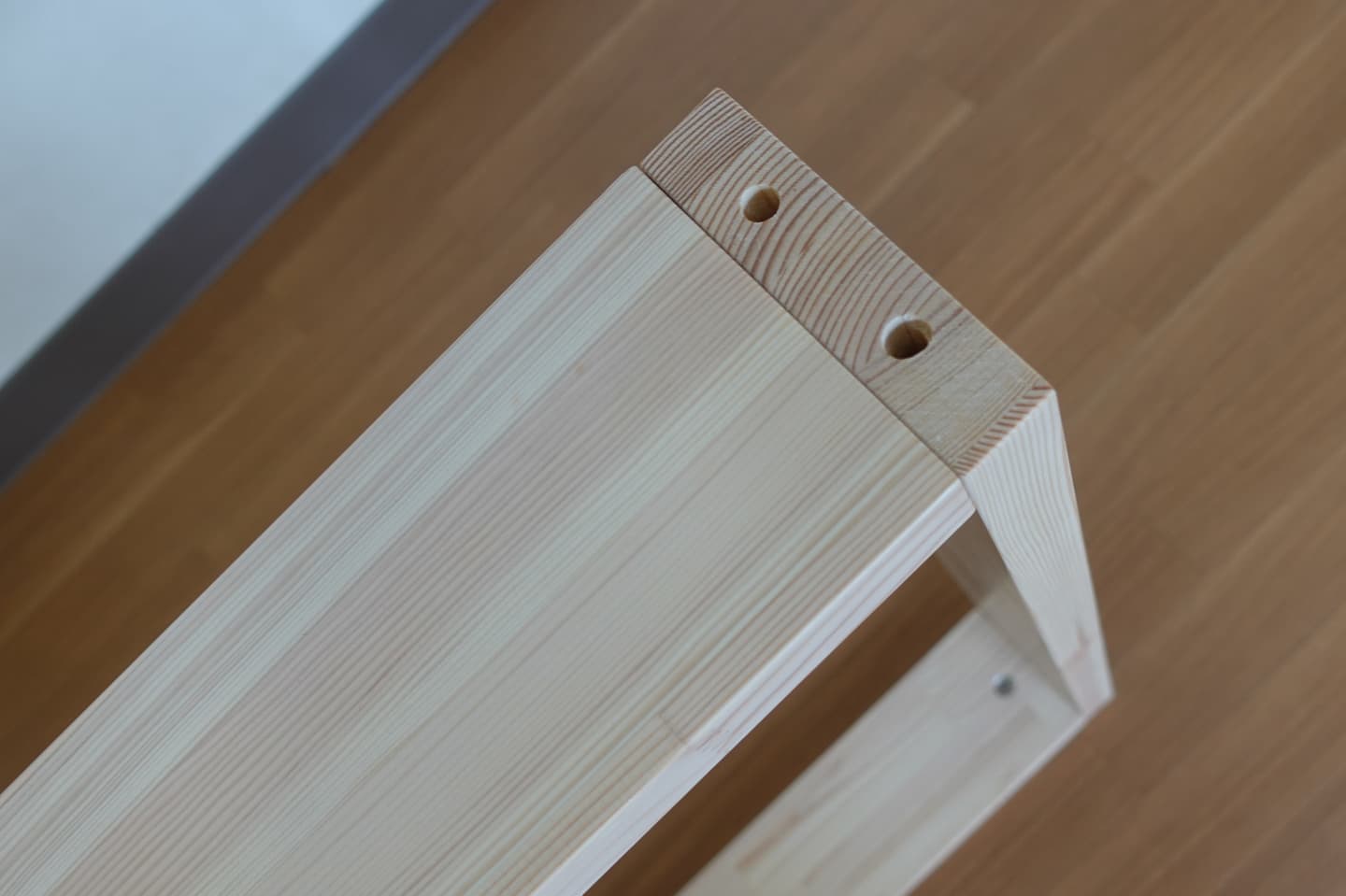

側面の上に穴が開いた方を上にして、画像006と同じように立てます。
画像006

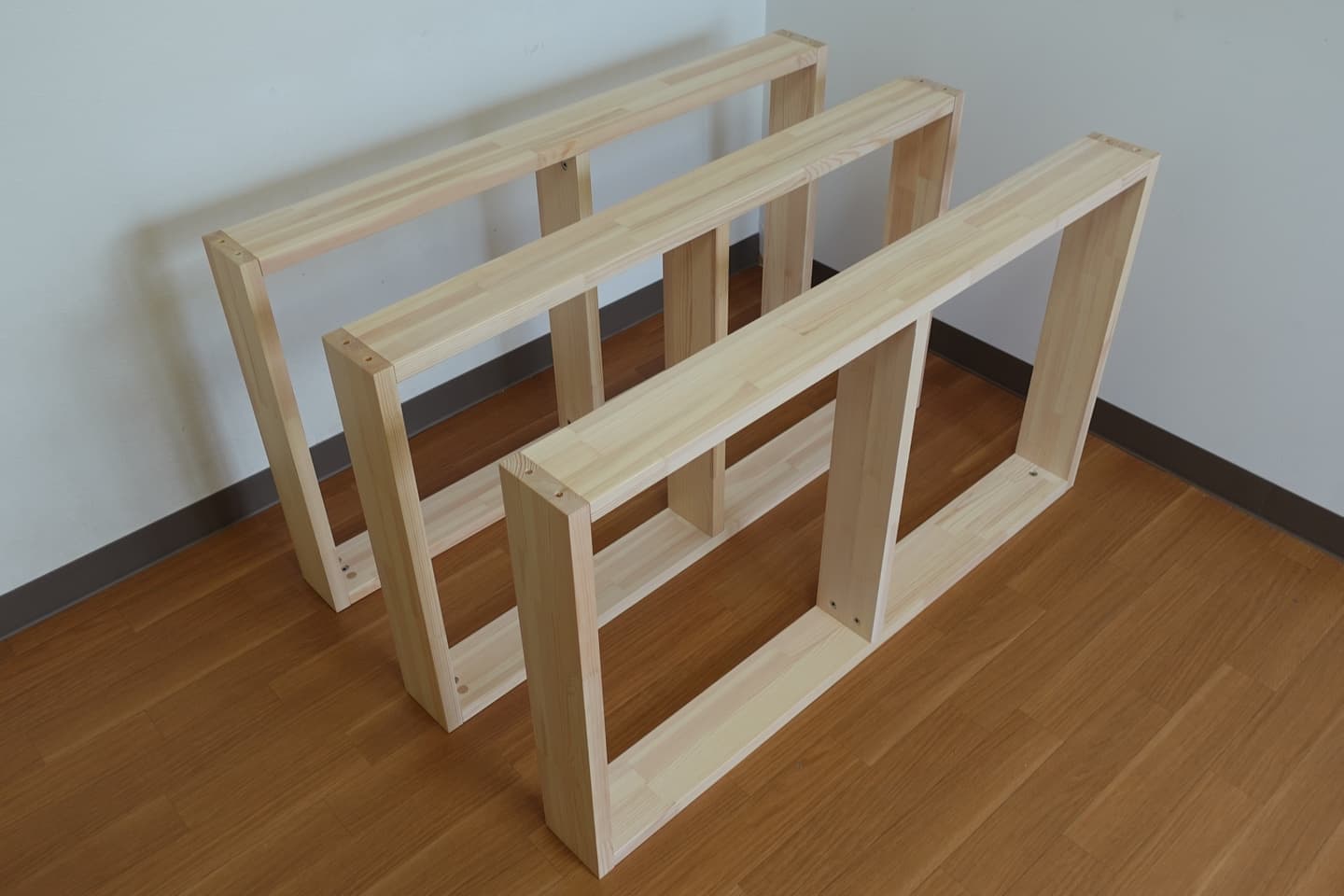

先程までと同様の作業を２回繰り返して、３部組み立てます。画像007のように部屋の隅に寄せておきます。これでベッドの土台になる部分の組み立ては完了となります。段々と組み立てに慣れてくる感覚があるかと思います。
