Page3【ベッド枠の制作】
画像P3-01

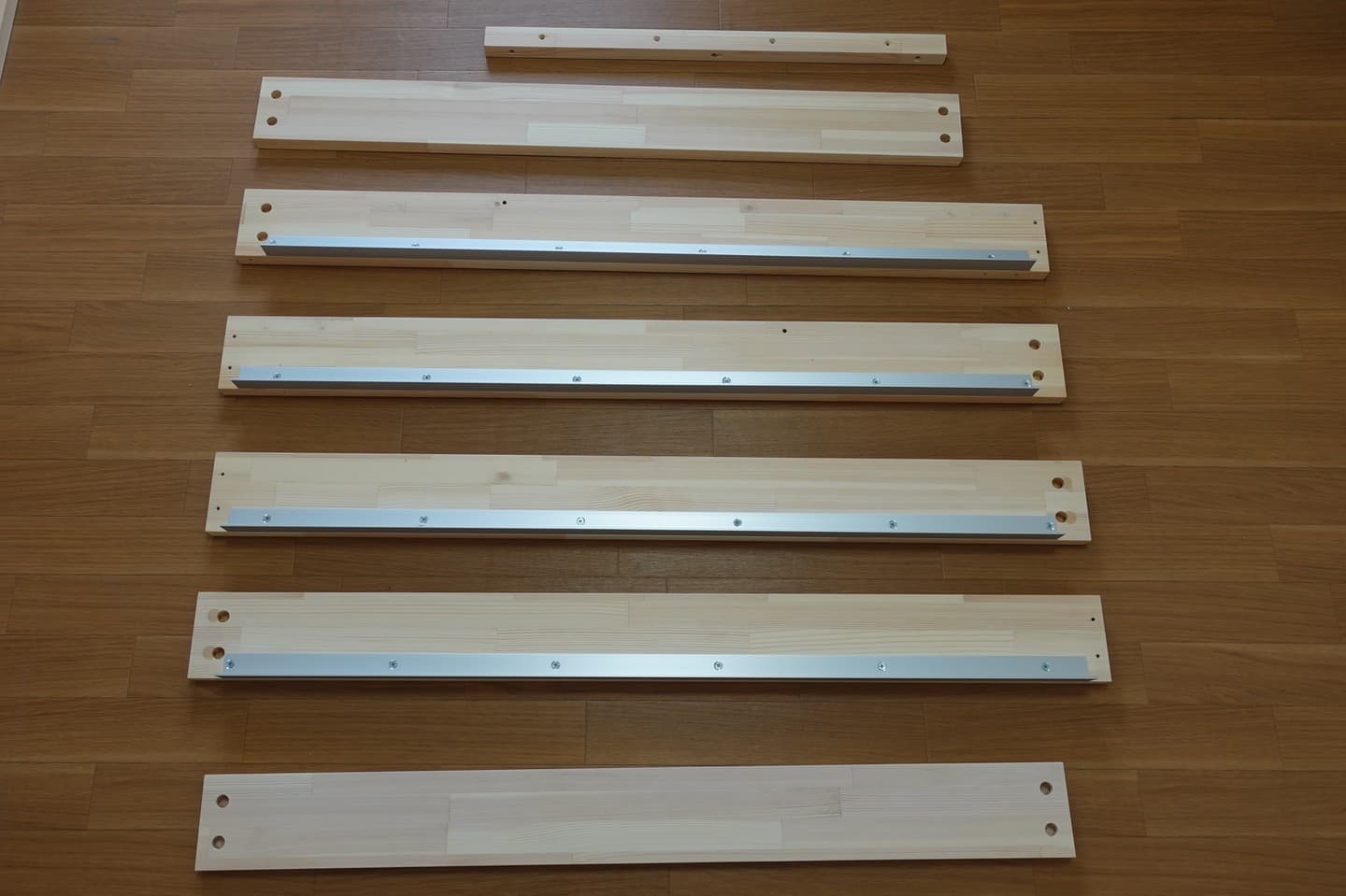

木材を写真のように並べます。
・１番上は最後に使う棒板[cm×cm]の板 1枚
・２番目と一番下はベットの上下枠[cm×cm]の板 2枚
・金属のついた[cm×cm]の板 4枚
写真のように並べて作ります。
画像P3-02

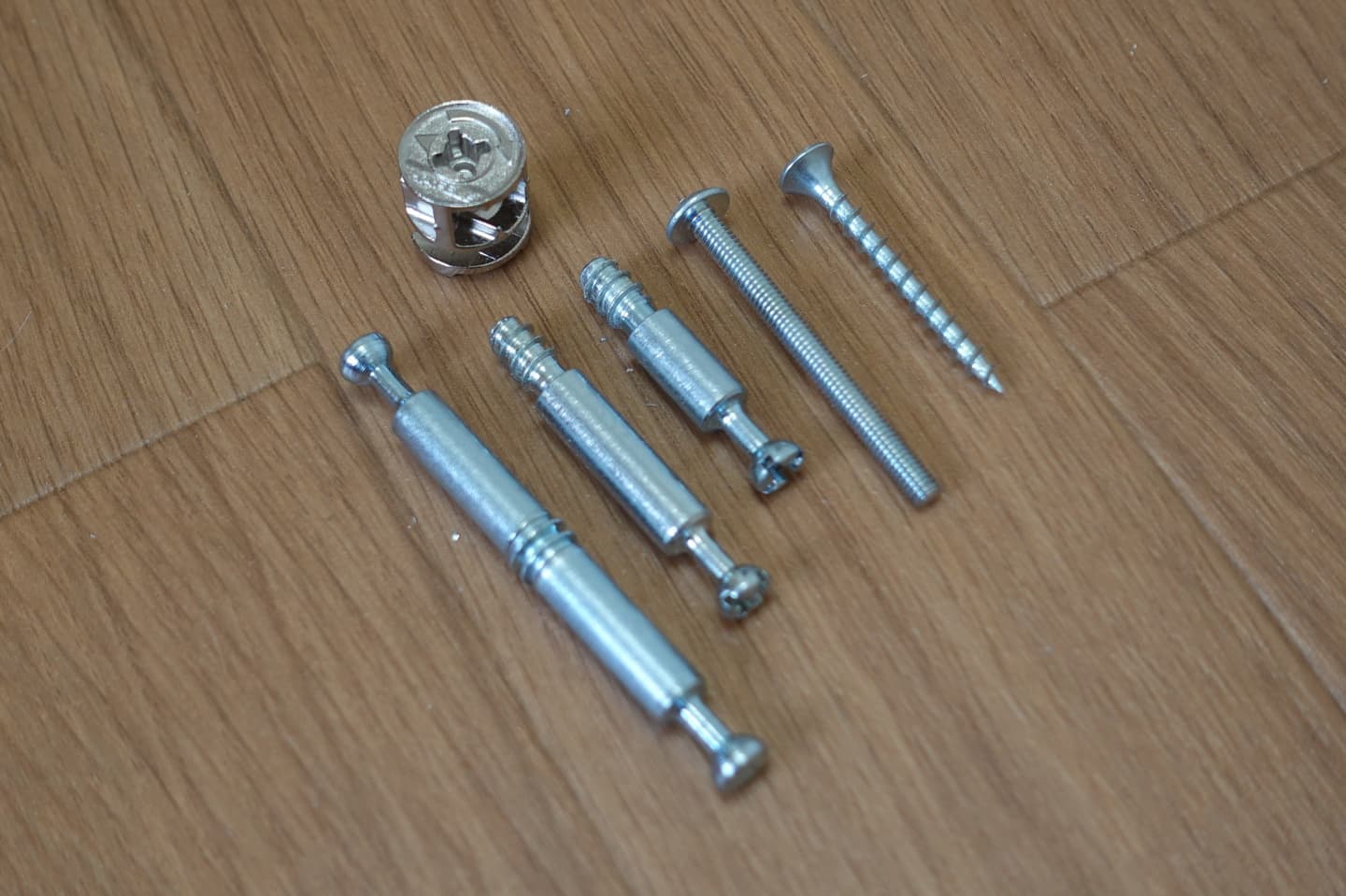

珍しい形が多いので、こちらで使うねじ等の解説です。
・一番左はベッドの枠板の側面を連結させるピン×２個
・次はベッドの枠の完成後に使う脚との連結に使うピン×12個
・ベッドの枠の上下で使いピン×8個
・
・一番右はベット完成後に棒板を取り付けるネジ×4個
・ダボ穴

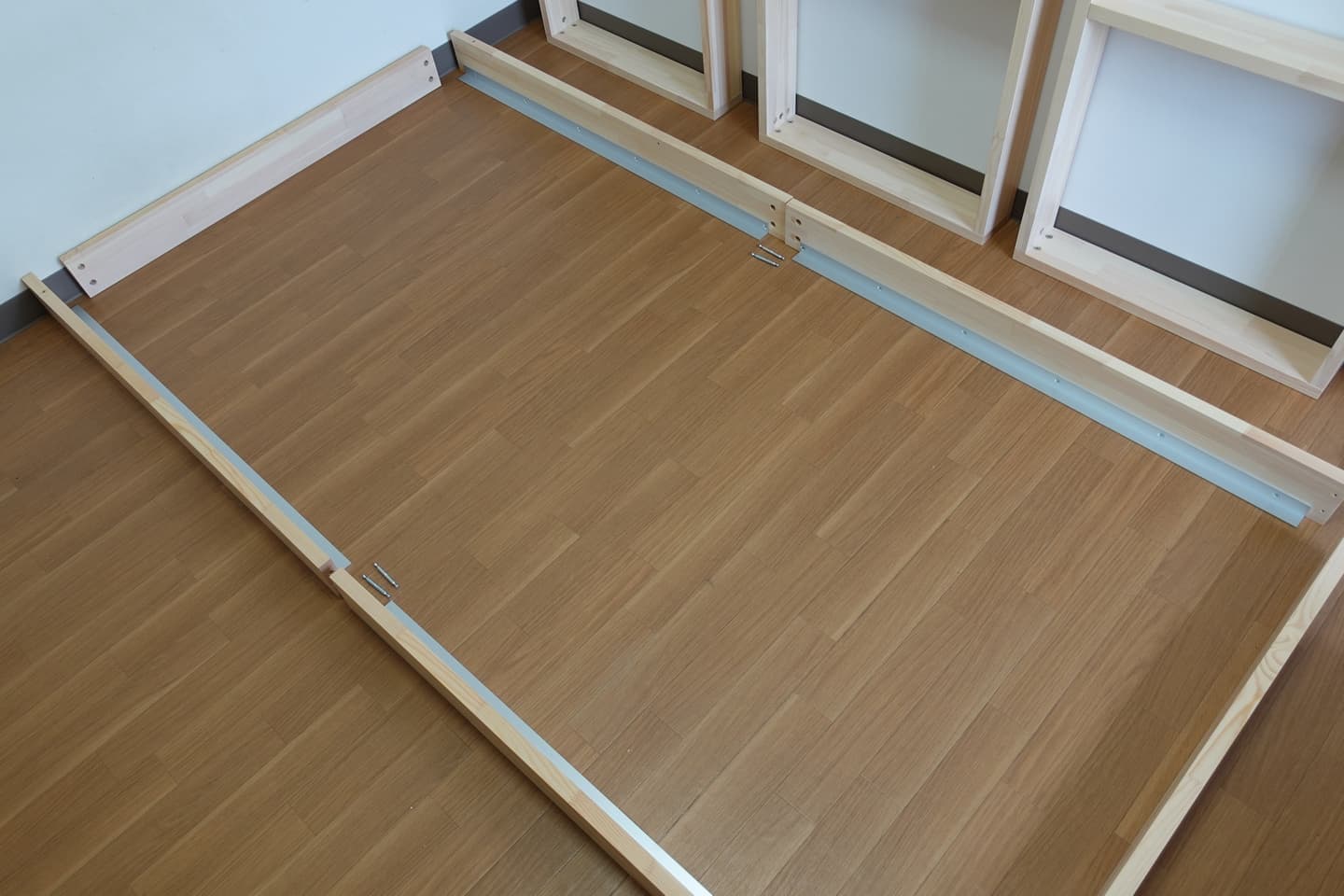

画像P3-03
画像P3-03のように並べます。

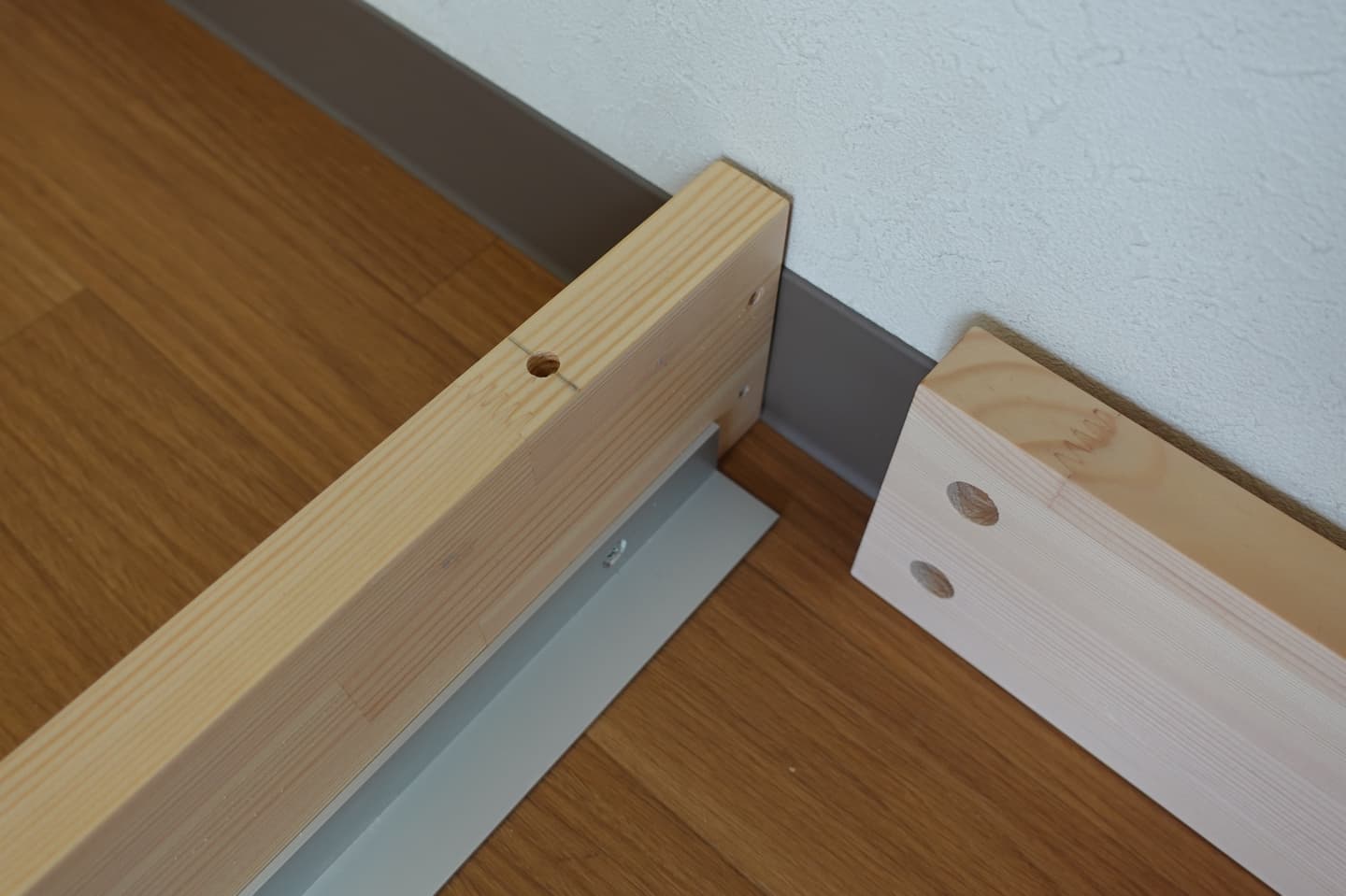

・枠板のベッド上部になる方に小さな穴が空いている(画像P3-04参照)

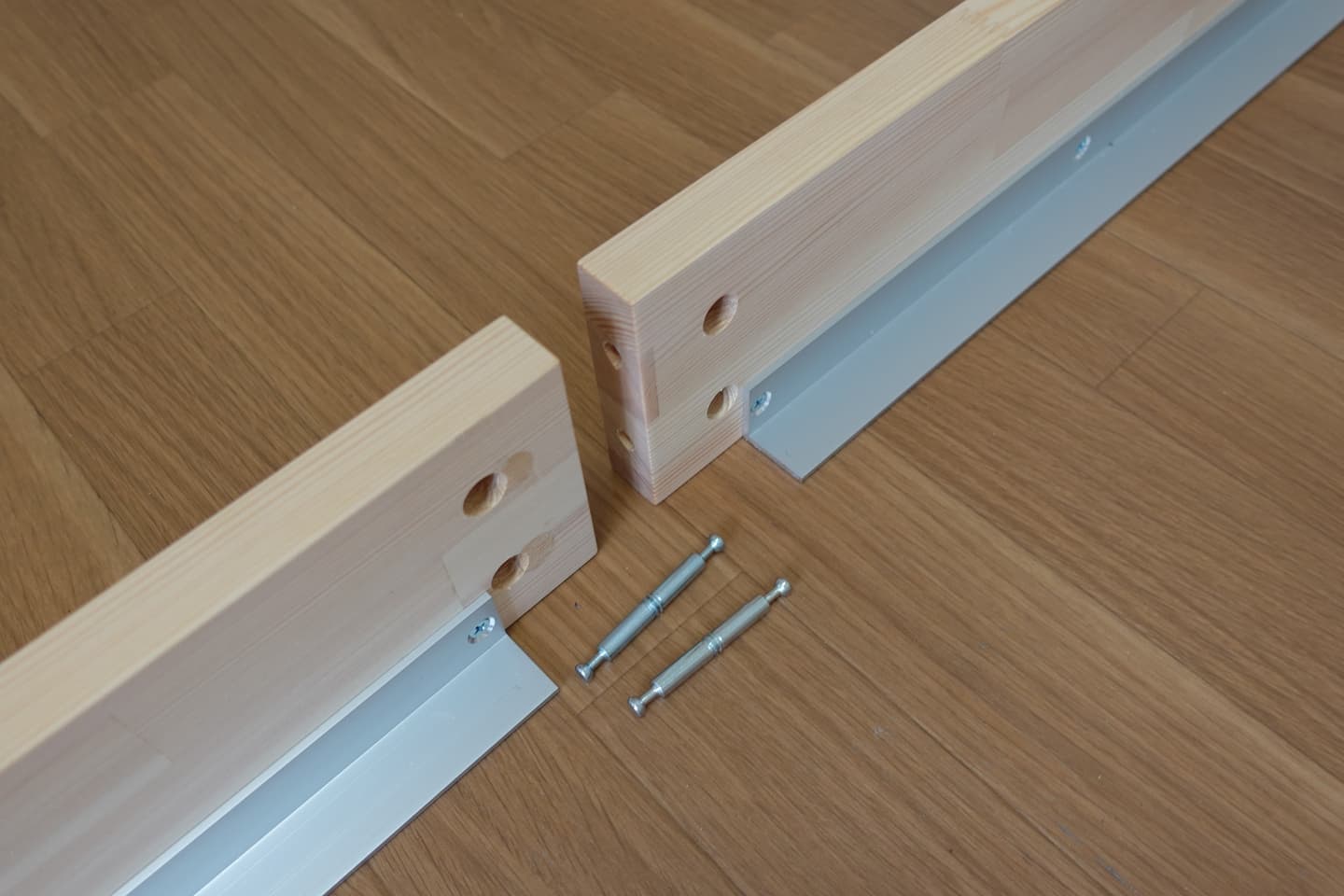

・金属のついた板を連結させるのでダボ穴が真ん中にする(画像P3-05参照)

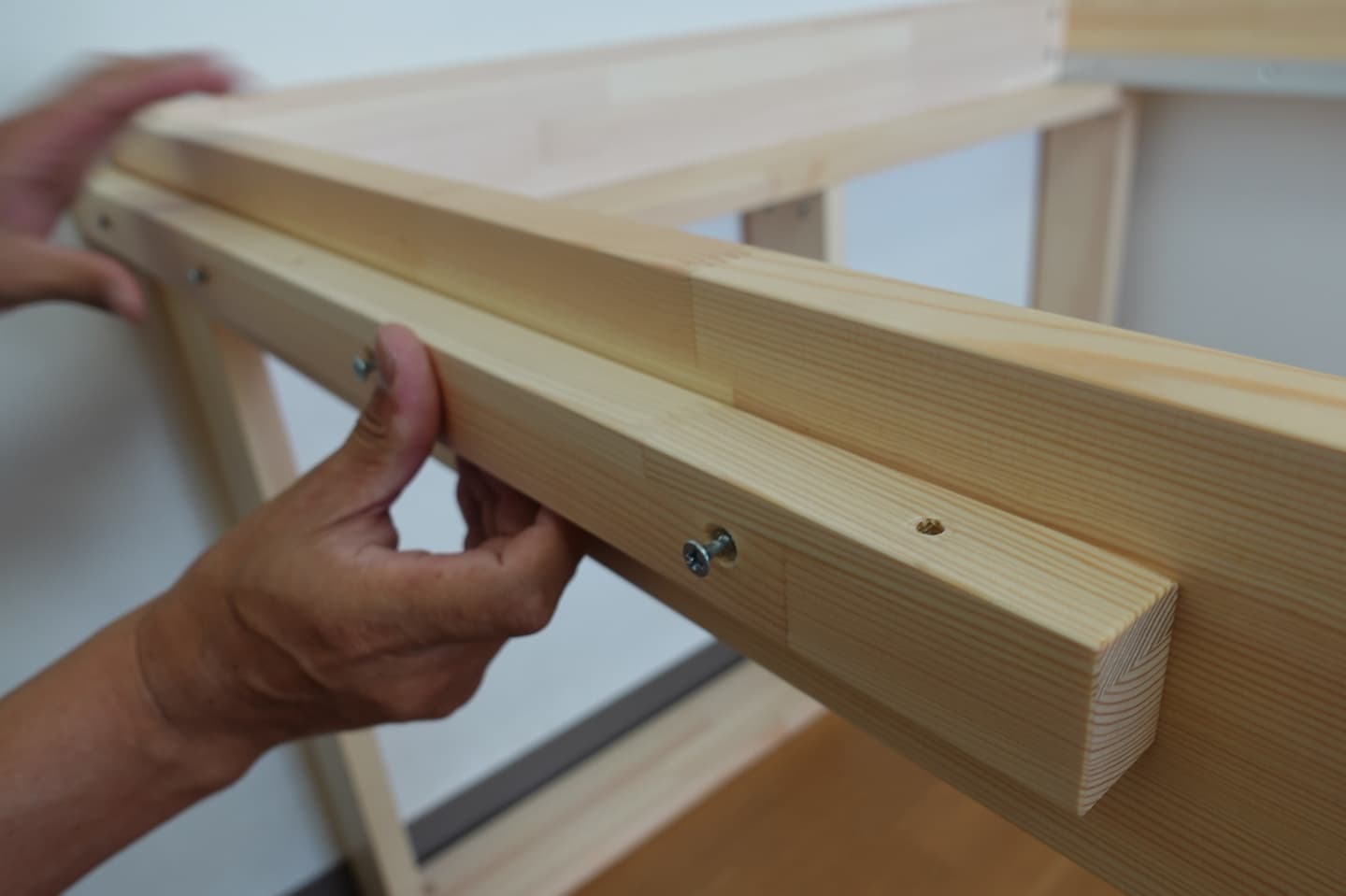

・机の支える板を後から付ける(画像P3-06)為に、穴が空いている。
※下記の画像P3-03～06を確認しながら。
画像P3-04
画像P3-05
画像P3-06
画像P3-07

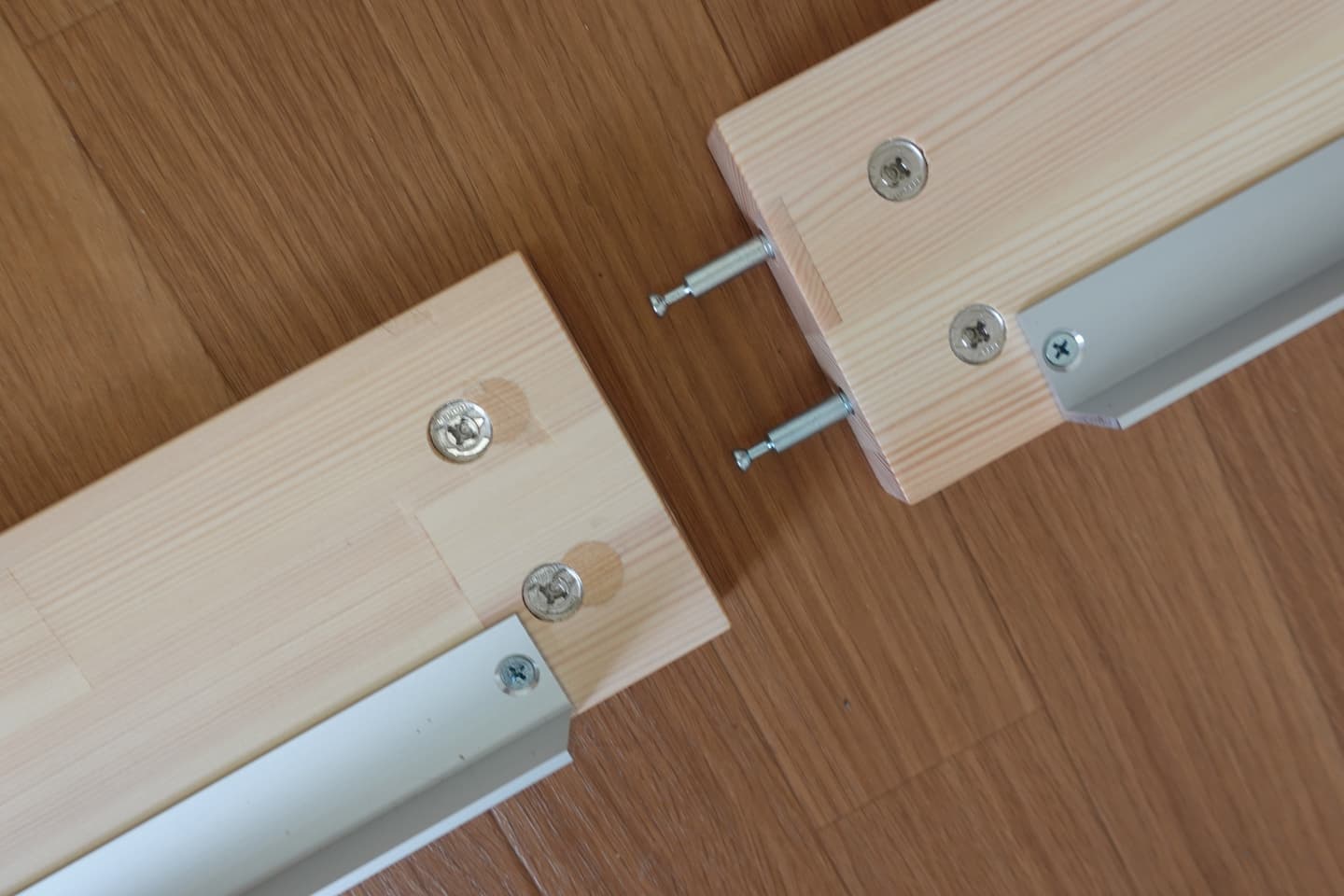

枠板を連結させます。両方にピンのある物を片方に入れて軽くドライバーを回し、もう片方もピンを差して軽く回し、ズレがないことを確認の後、しっかり締めていきます。
※画像P3-08のように平らになります。
画像P3-08
画像P3-09

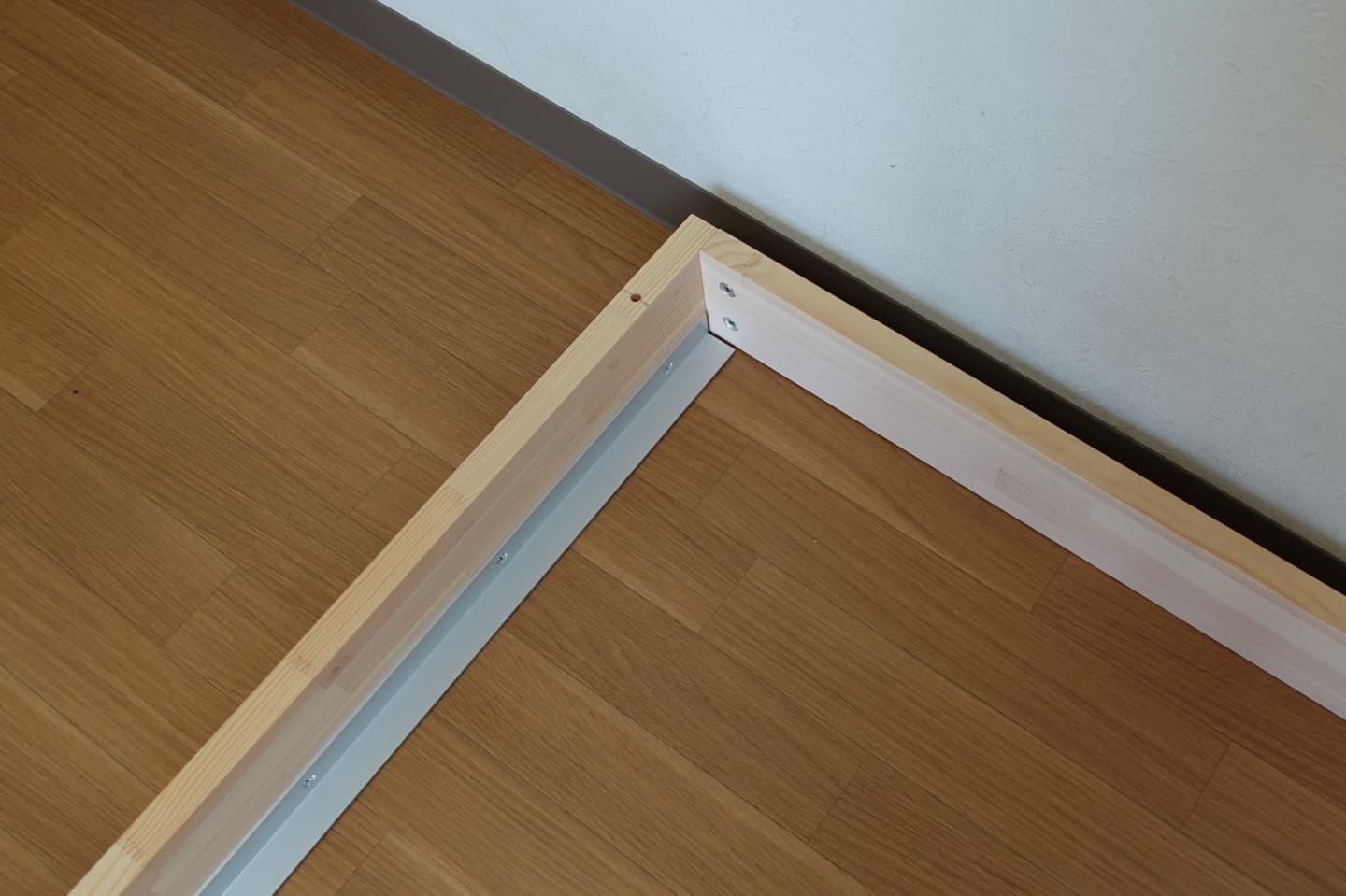

枠板の上下左右を組んでいきます。角々のダボ穴を軽く締めてすべてを組み合わせた後で、しっかり締めていくという順番で組み立てましょう。

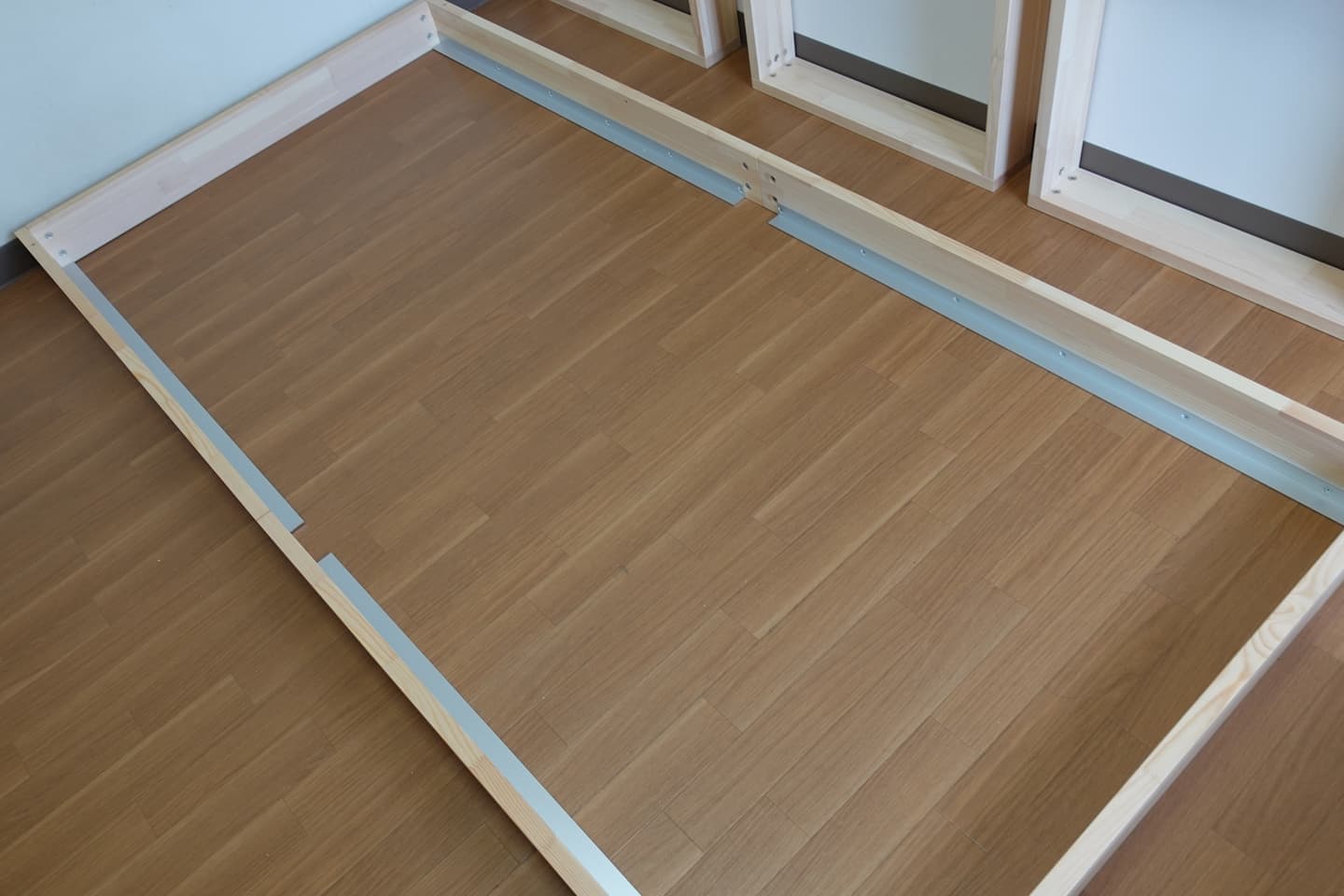

次の作業に移る前に壁に脚の部分を並ばせておきます。
画像P3-10
