Page8【デスク棚の組み立て その③】
画像P8-01

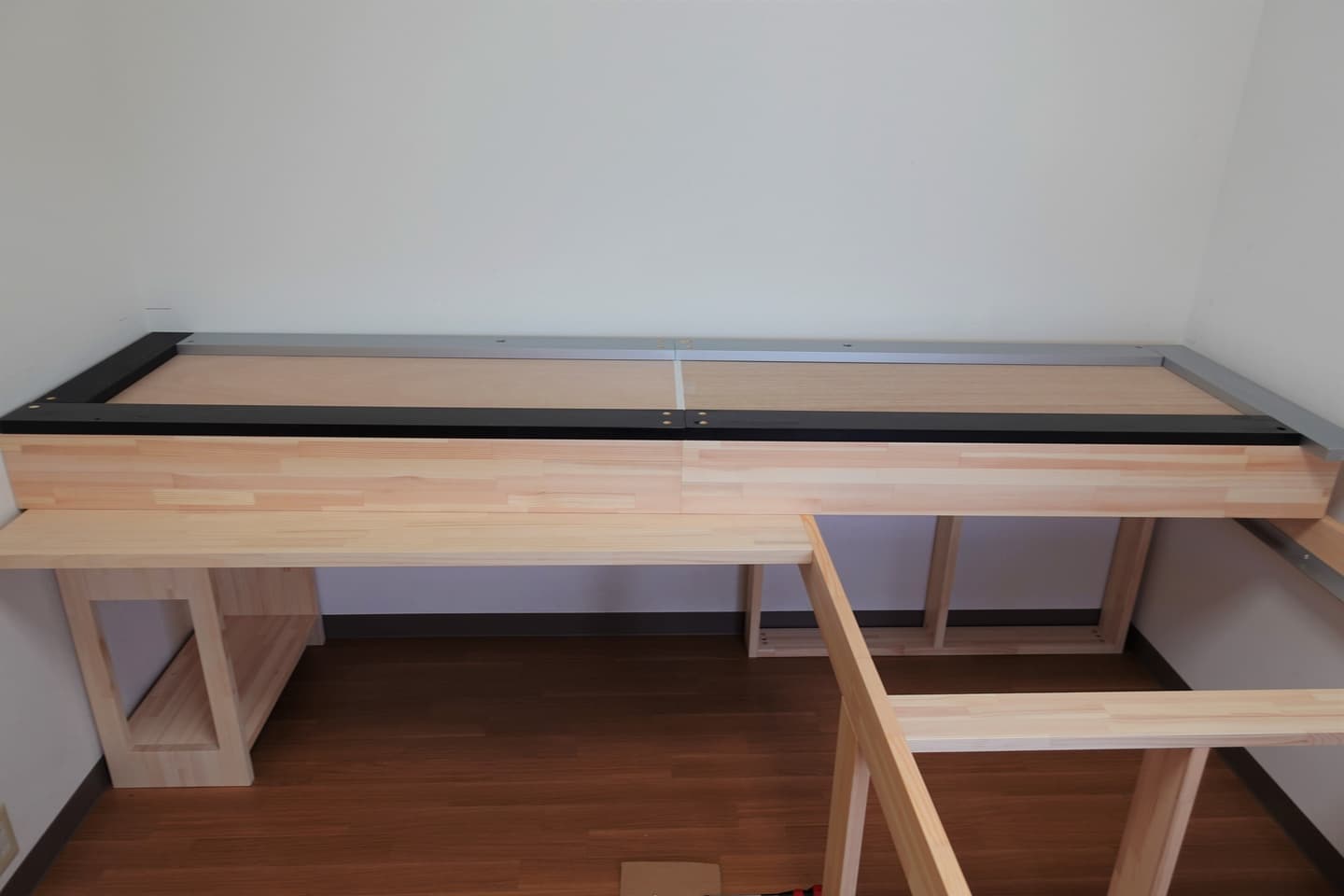

デスク棚の表面のシルバーと黒の“エンブレム”を組み立てます。
・縦の板 シルバーと黒 1枚ずつ
・横上下の板 シルバーと黒 2枚ずつ
木材を写真のように並べるのですが、これから細かな説明をしていきます。
画像P08-02

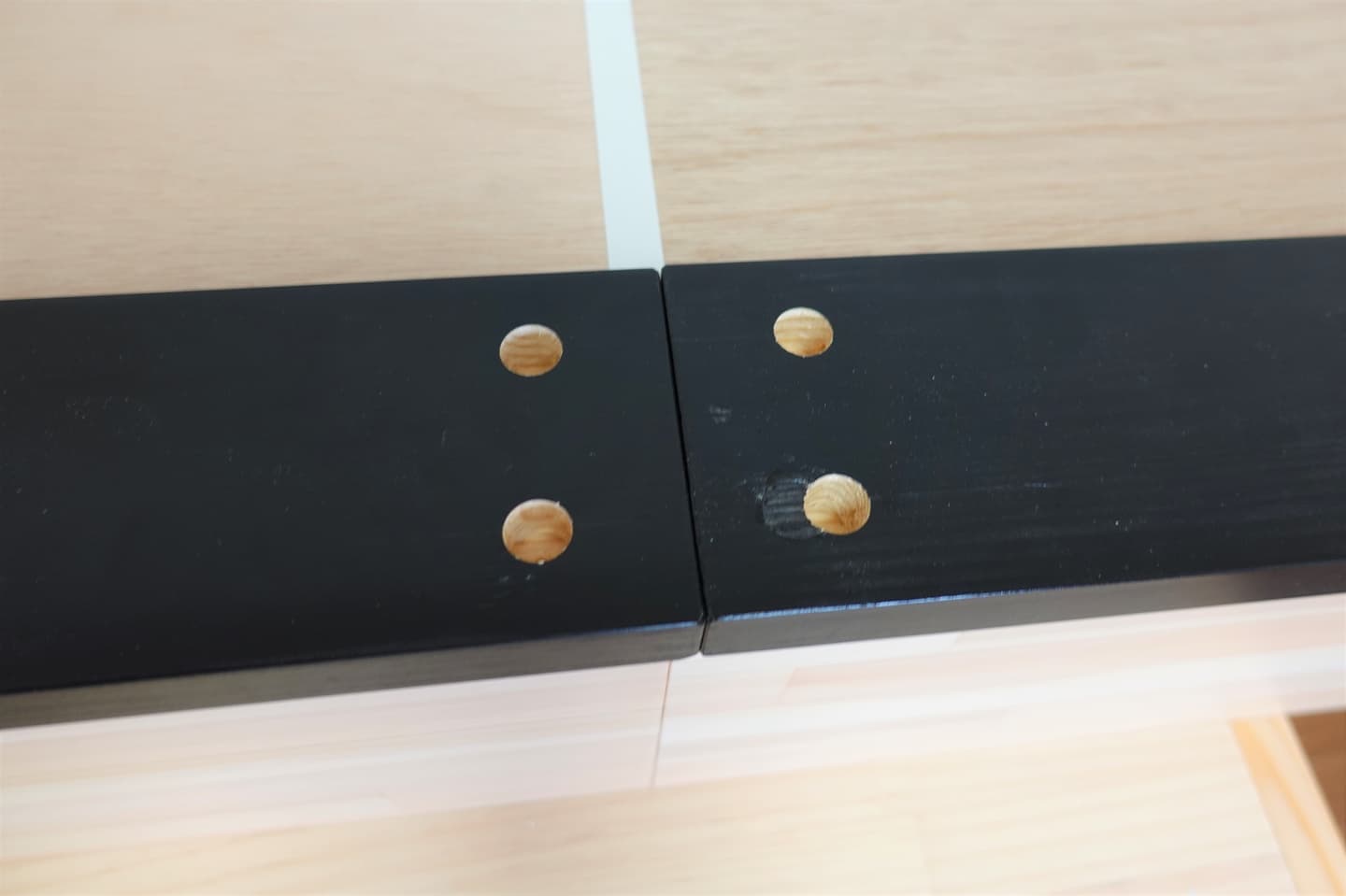

(画像P08-02)シルバーも黒も横の連結させる板は上面に穴を向けて下さい。
(画像P08-03)黒はL字、シルバーは逆向きに組み立てることになります。

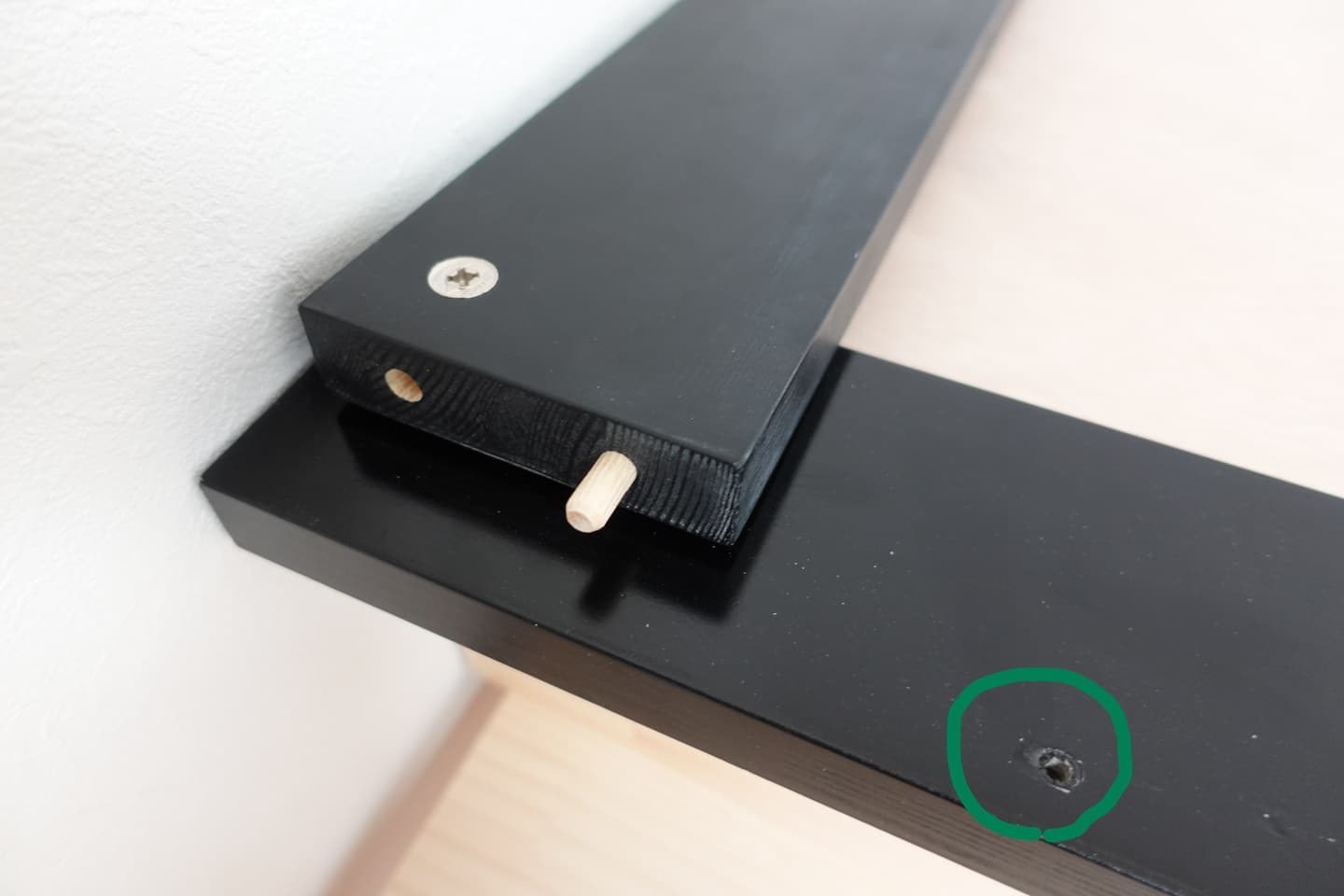

(画像P08-04)黒は短い板を長い板の上部に連結させる様に配置します。※緑で指定したような小さなダボピンを後から入れるネジ穴が外側を向くのが目印です。
画像P08-03
画像P08-04
画像P08-06

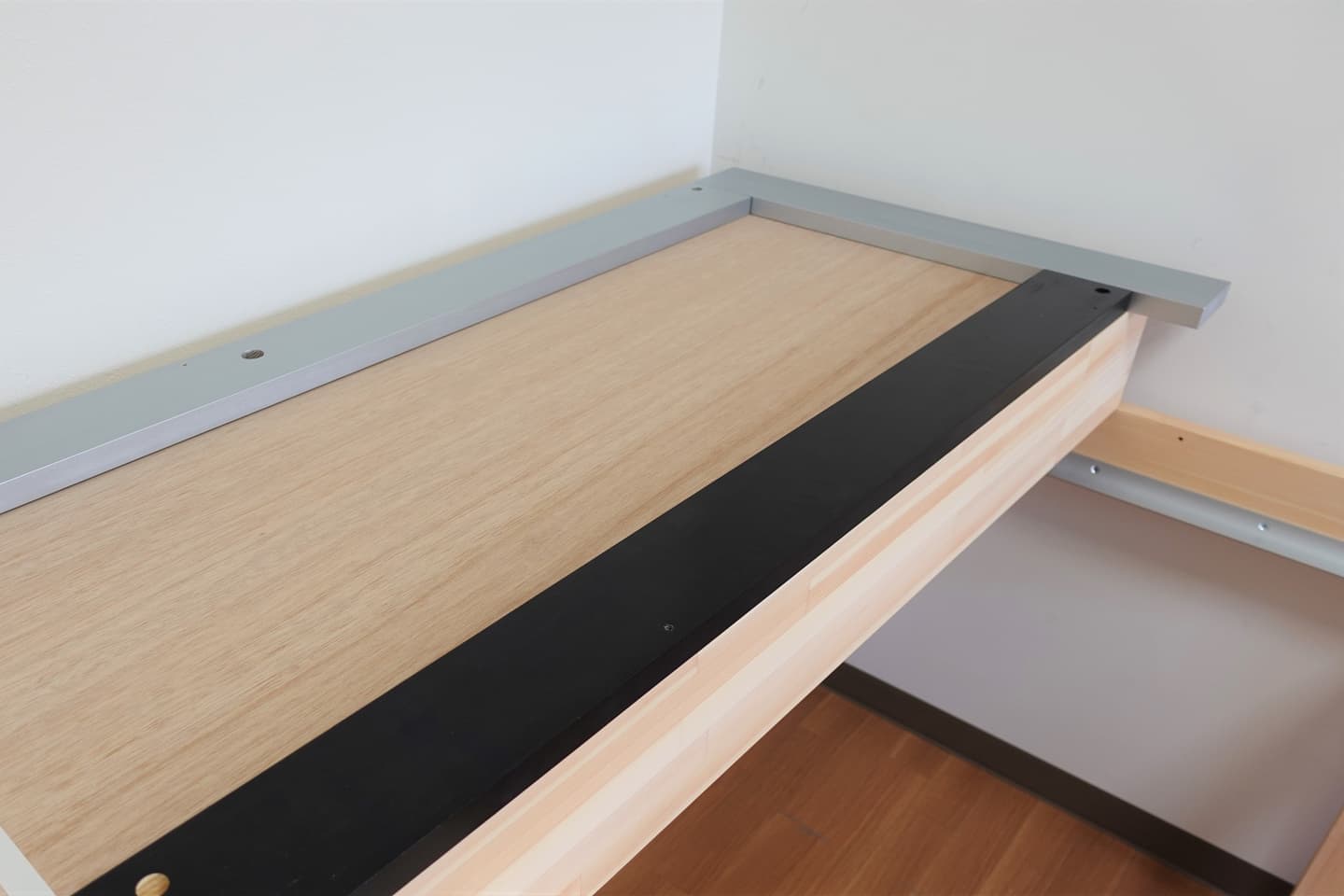

(画像P08-06)シルバーの逆L字に関しては下が少し出っ張ります。

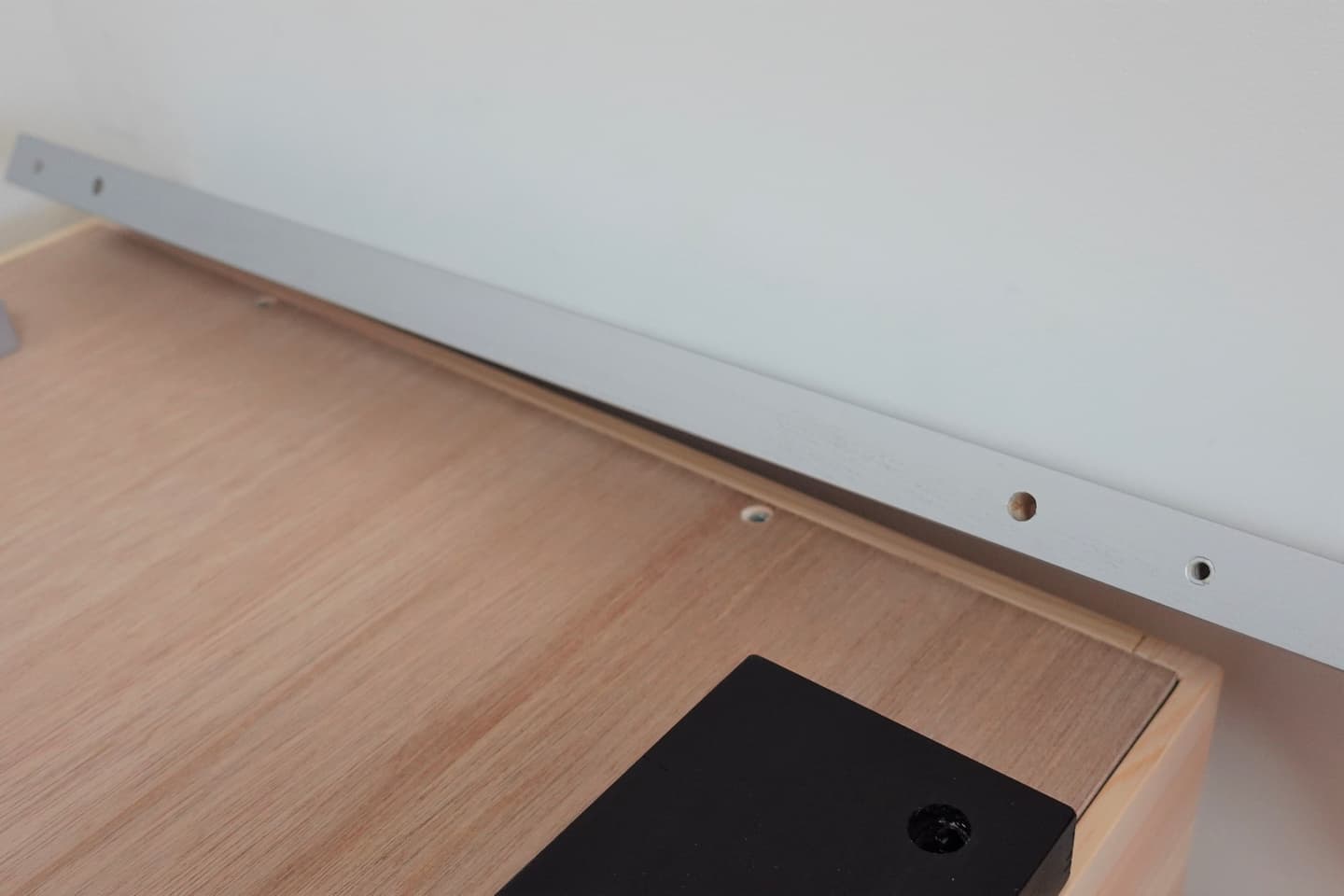

(画像P08-07)シルバーの短い縦板は上下とも同じ面での連結になります。

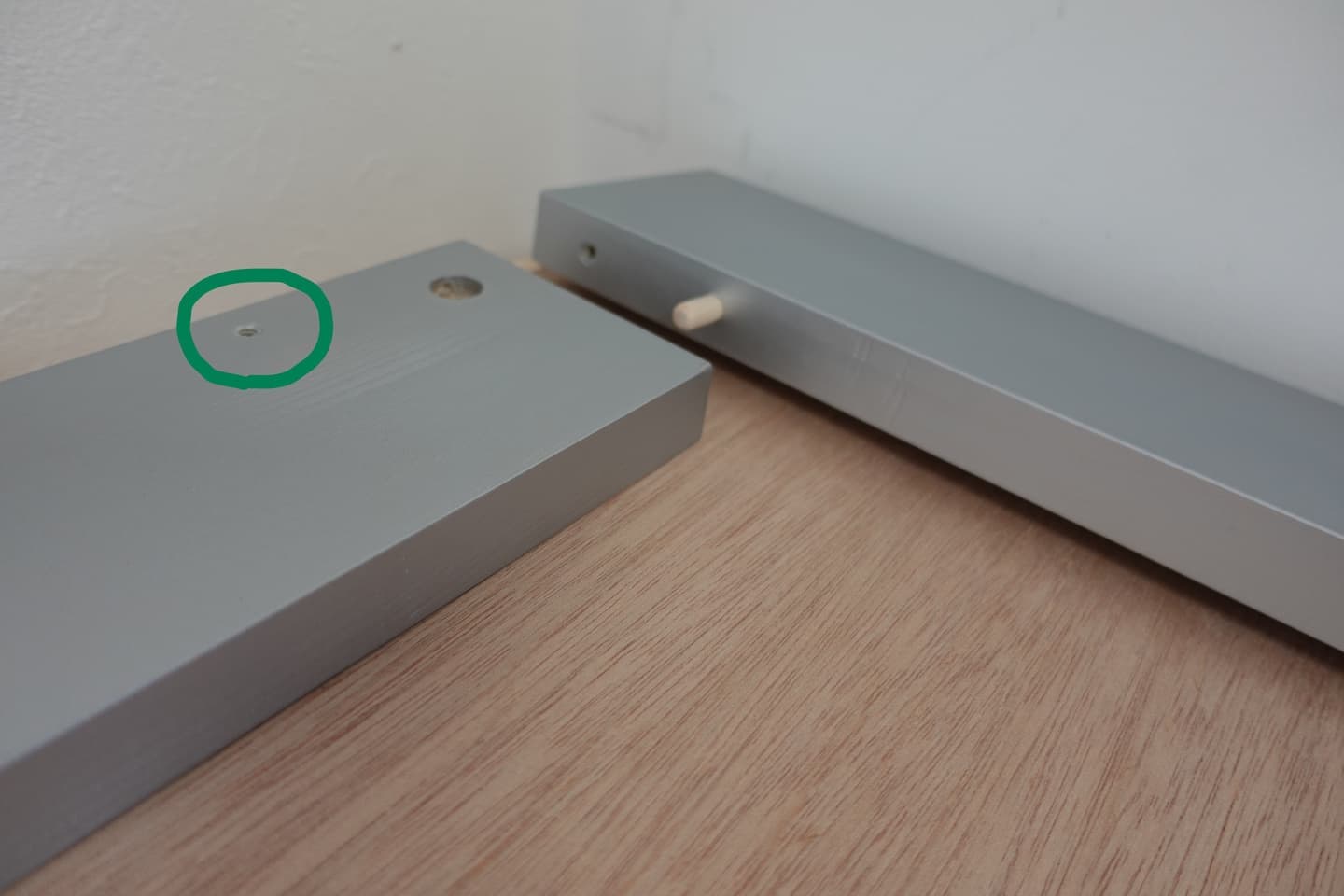

(画像P08-05)シルバーの横板もネジ穴が外側に向くように配置します。
画像P08-07
画像P08-05
画像P8-08

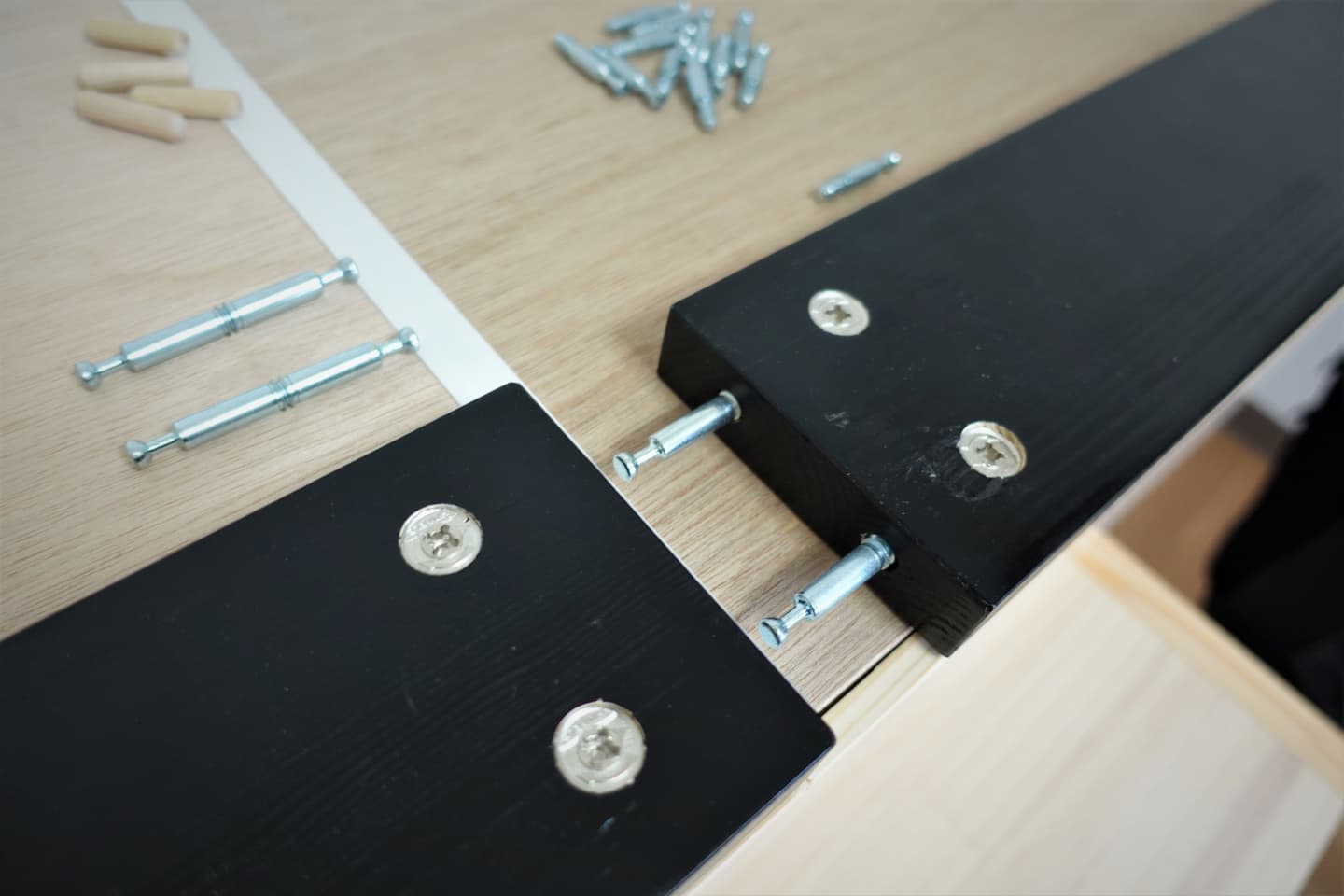

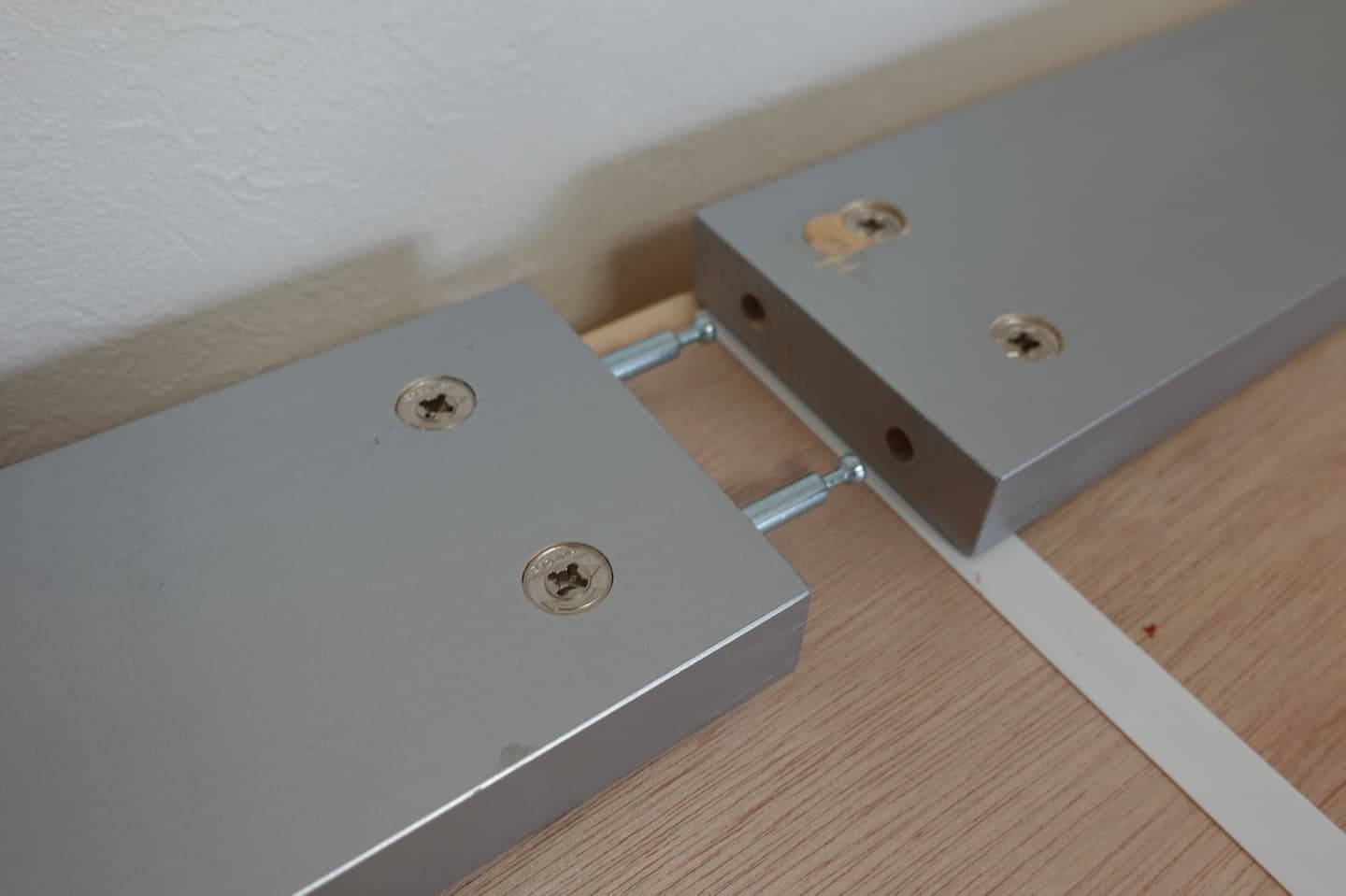

まずはシルバー(画像P8-08)、次に黒(画像P8-09)と横板の連結をやっていきます。左右少しづつ締めていきますが、最後はしっかり締めて下さい。
画像P8-09
画像P8-11
左側の木ダボやダボ穴とネジを締めていきます。

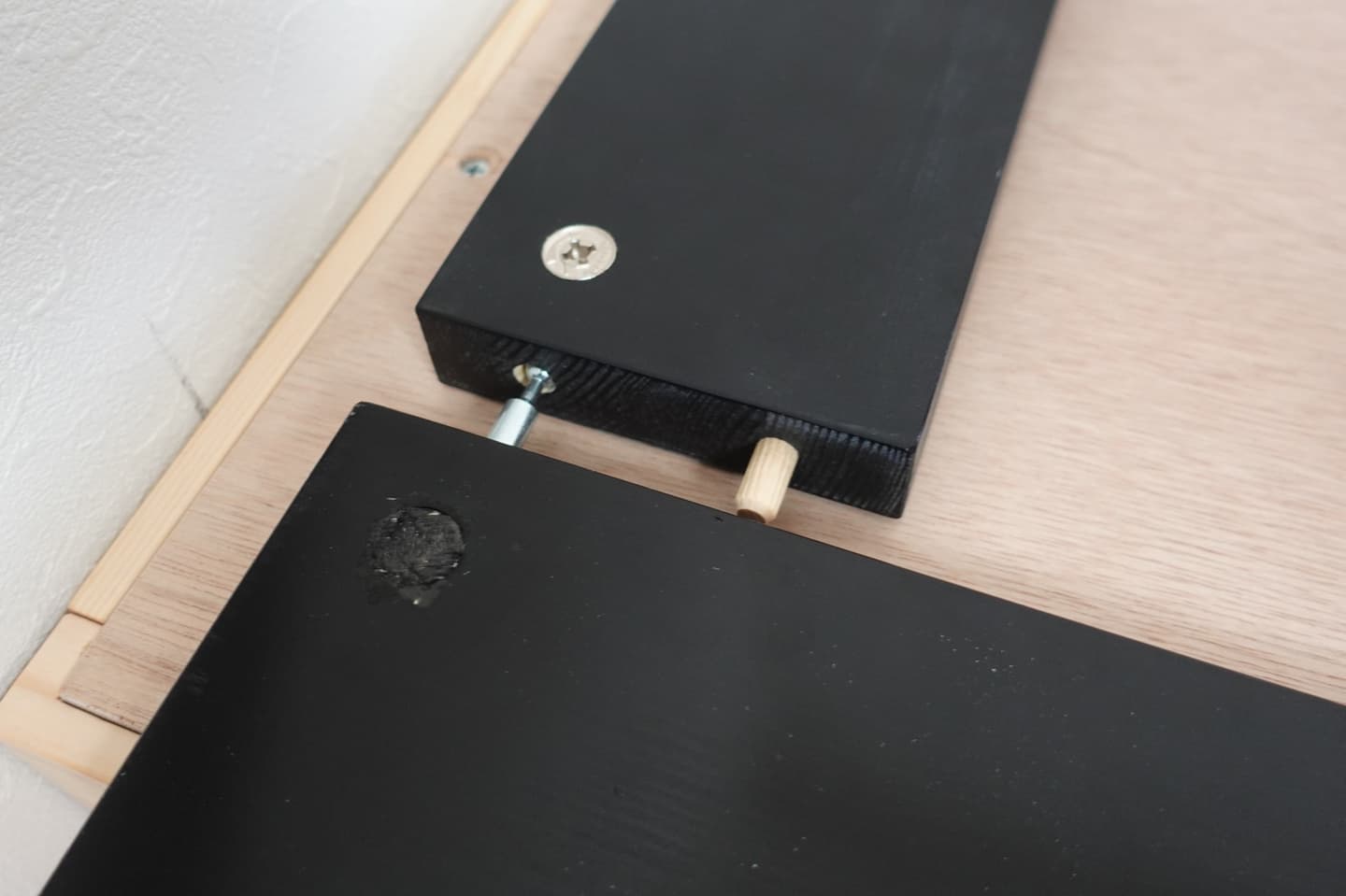

まずは上(画像P8-11)、次に(画像P8-12)としっかり締めましょう。
画像P8-12
画像P8-13

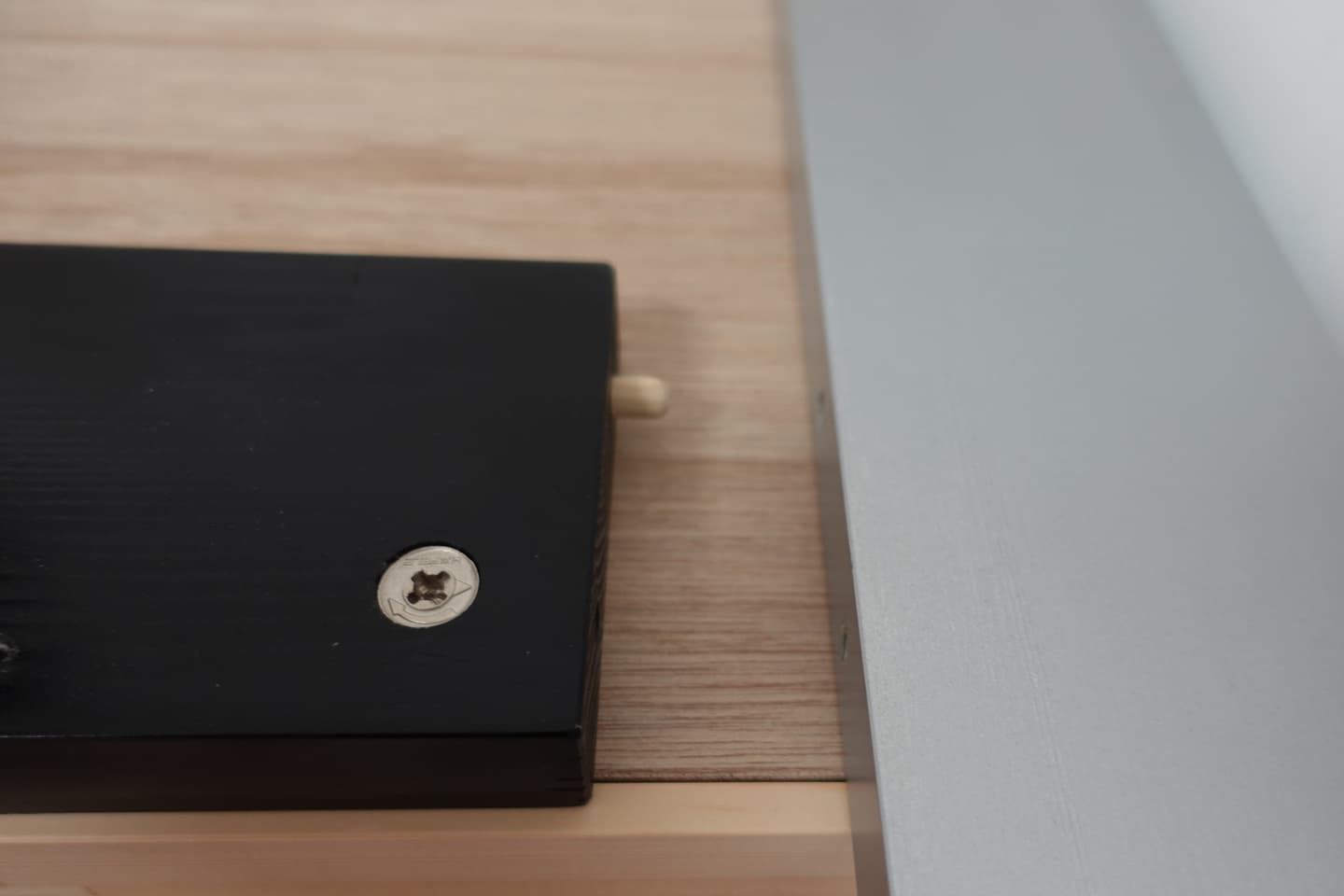

最後に右側上下を締めていきます。(画像P8-13)

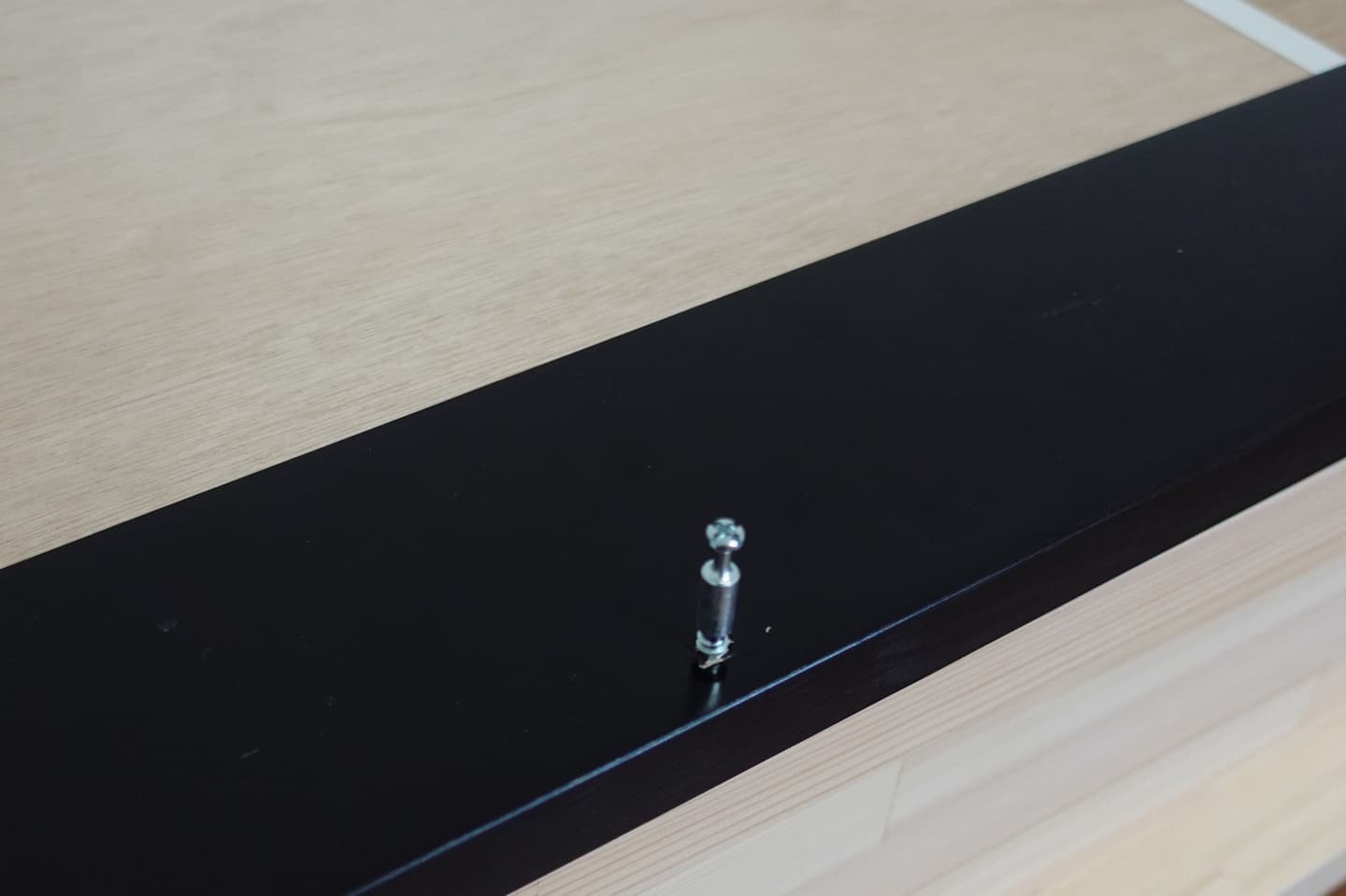

枠が全部完成したらダボピンが枠の外側の穴に刺していきます。(画像P8-14)
画像P08-14

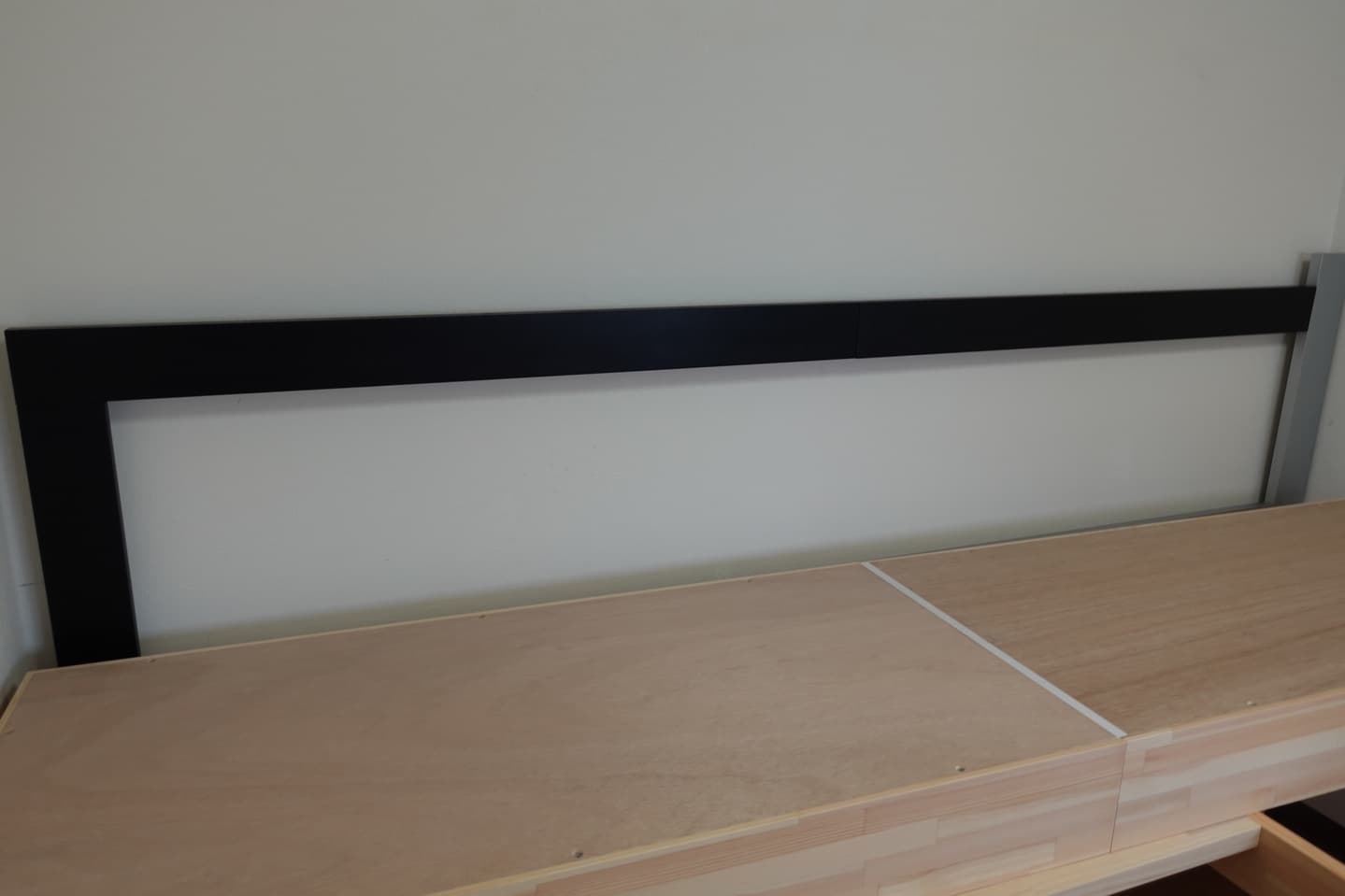

完成したエンブレムという前枠のみを画像(p08-15)のように奥の壁に立てて下さい。壁を傷つけないよう手前にダボピンが立った状態になっています。
画像P8-15
